Hogyan működik a mérleg? A műszaki alapelvek magyarázata.

A mérleghíd olyan, mint egy földre szerelt óriási mérleg. Fő feladata, hogy áruval megrakva elmondja az embereknek, mennyi a súlya egy nagy teherautónak.

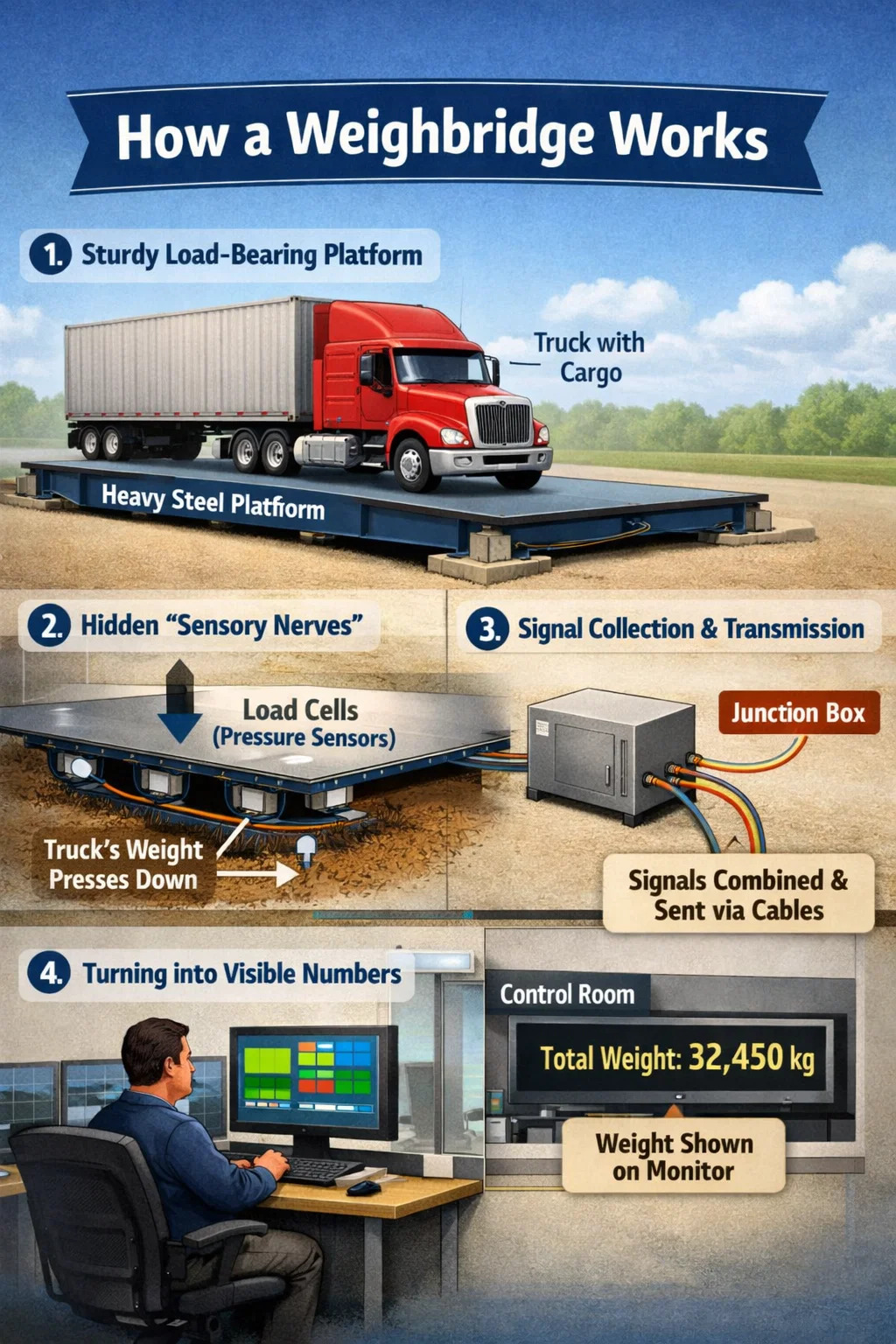

Íme a mérleg működésének magyarázata:

1. Erős teherhordó platform

Először egy hatalmas sík felületet látsz – ez a mérleg platform. Általában nehéz acéllemezekből vagy betonból készül, a földre (vagy egy gödörbe) fektetve. Ennek a platformnak nagyon erősnek kell lennie, mert feladata a több tíz vagy akár több száz tonnás teherautók és rakományok támogatása.

2. Rejtett "érzéki idegek"

A nagy platform alatt számos kulcsfontosságú elem található, úgynevezett terheléscellák. Tekintheted őket nyomásérzékelőknek.
Amikor egy teherautó ráhajt a mérlegre, a teherautó súlya függőlegesen lefelé nyomódik az emelőkosárra.
A platform ezután ezt a nyomást továbbítja az alatta lévő érzékelőknek.
Az érzékelők a nyomás érzékelésekor gyenge elektromos jelet generálnak. Minél nagyobb a nyomás, annál erősebb a jel.

3. Jelgyűjtés és -továbbítás

Az egyes érzékelőktől érkező jeleket egy csatlakozódobozba gyűjtik. A csatlakozódoboz funkciója a különböző helyekről (például az első, a hátsó, a bal és a jobb kerekek) érkező nyomásjelek kombinálása annak érdekében, hogy a végső súly pontos legyen, függetlenül attól, hogy a targonca hol helyezkedik el a platformon.

4. Látható számokká alakítás

A kombinált jelet kábelen keresztül továbbítják a vezérlőterem műszerfalára vagy a számítógép monitorjára.
A műszerfal elektronikus rendszere az összetett elektromos jeleket mindenki számára érthető tömegszámokká "fordítja le".
A vezérlőteremben ülő kezelő valós időben láthatja a teherautó teljes tömegét.
