Hogyan kalibráljunk mérleget nikkellel – teljes útmutató

A rövid válasz: Igen, a nikkel képes kalibrálni a mérleget

Egy amerikai nikkel pontosan mér 5.000 gramm , így az egyik legmegbízhatóbb mindennapi tárgy a kisméretű digitális mérlegek kalibrálásához. Ha a mérleg 5,00 g-ot mutat, amikor egyetlen nikkelt helyez rá, a kalibráció pontos. Rakj egymásra két nikkelt, és 10,00 g-ot kapsz; négy nikkel egyenlő 20,00 grammal. Ez a módszer jól használható zsebmérlegekhez, konyhai mérlegekhez és ékszermérlegekhez – minden olyan eszközhöz, amelynek maximális kapacitása néhány száz gramm alatti.

Ennek a megközelítésnek azonban világos korlátai vannak. Ipari mérlegekhez – különösen a teherautó mérleg , más néven mérleghíd – a nikkelek teljesen kivitelezhetetlenek. A teherautó-mérleg rutinszerűen 20 000 és 80 000 font közötti terhelést mér. Egy ilyen rendszer kalibrálásához tanúsított tesztsúlyokra, a kereskedelmi forgalomba hozatalra vonatkozó legális dokumentációra és sok jogrendszerben engedéllyel rendelkező ellenőrre van szükség. Az intelligens mérleg kalibrálási gyakorlatának alapja annak megértése, hogy hol alkalmazható a nikkel módszer, és hol egyáltalán nem.

Miért a nikkel megbízható kalibrációs referencia?

Az amerikai pénzverde 1866 óta szigorú előírásokat tart fenn a nikkelre vonatkozóan. Minden érmének súlyoznia kell 5.000 gramm with a tolerance of ±0.194 grams , pedig a gyakorlatban a legtöbb keringő nikkel sokkal szűkebb tartományba esik. Az érme 75% rézből és 25% nikkelből áll, amely összetétel normál körülmények között ellenáll a jelentős oxidációnak vagy az idő múlásával bekövetkező tömegveszteségnek.

Más elterjedt érmékkel összehasonlítva a nikkel kiemelkedik, mert tömege egy kerek szám a metrikus rendszerben. A negyedek súlya 5,670 g, a centiméterek súlya 2,268 g, a fillérek pedig 2500 g – ezek egyike sem adja meg azt a tiszta 5 g-os vagy 10 g-os referenciaértéket, amely a kalibráció előnyeit élvezi. A nikkel metrikabarát súlya miatt vált a hobbi-, ékszerészek és kisvállalkozók kedvenc érméjévé, akiknek gyors kalibrálási ellenőrzésre van szükségük.

Ennek ellenére egy erősen kopott nikkel mérhető tömeget veszíthet. Az évtizedek óta forgalomban lévő érmék tömege akár 4,8 gramm is lehet. Kritikus alkalmazásokhoz mindig használjon újabb érméket, vagy – ami még jobb – fektessen be egy hitelesített kalibrációs súlykészletbe, amelyet 20 dollár alatt vásárolhat meg az interneten.

Lépésről lépésre: Hogyan kalibráljunk egy kis digitális mérleget nikkellel

Gondosan kövesse ezt a folyamatot. A kalibrálás siettetése meghiúsítja a célt, és folyamatos mérési hibákat okozhat.

1. lépés – Válasszon stabil felületet

Helyezze a mérleget sík, kemény felületre, távol a rezgésforrásoktól, például HVAC szellőzőktől, mosógépektől vagy gyalogos forgalomtól. Még kisebb rezgések is ingadozást okoznak a kijelzésben. A gránit munkalap vagy tömörfa asztal jól működik. Ne helyezze a mérleget nyitott ablakok közelébe, ahol a légáram befolyásolhatja az erőmérő cella leolvasását.

2. lépés – Kapcsolja be és hagyja a felmelegedési időt

Kapcsolja be a mérleget, és hagyja állni legalább 3-5 perc kalibrálás előtt. A mérőcellák érzékenyek a hőmérséklet-változásokra, és a hideg autóban vagy meleg szekrényben tárolt mérleg a működés első perceiben elsodródik. A várakozás lehetővé teszi, hogy a belső elektronika elérje a termikus egyensúlyt.

3. lépés – nullázza le a skálát

Távolítson el mindent a mérlegről. Nyomja meg a "Tare" vagy a "Zero" gombot. A kijelzőn pontosan 0,00 g-nak kell lennie. Ha nem tér vissza magától nullára, ellenőrizze, hogy a platform nem érint-e falat vagy tárgyat az oldalán, ami mechanikai torzítást okozhat.

4. lépés – Lépjen be a kalibrációs módba

A legtöbb digitális mérleg dedikált kalibrációs móddal rendelkezik, amelyet egy adott gomb (gyakran "CAL" vagy "MODE") 3-5 másodpercig történő nyomva tartásával lehet elérni. A kijelzőn általában a „CAL” felirat jelenik meg, amelyet a várt célsúly követ. Olvassa el a mérleg kézikönyvét, ha nem biztos abban, hogy melyik gombot kell lenyomva tartania – egyes márkák esetében két gomb egyidejű megnyomására van szükség.

5. lépés – Helyezze a nikkelt a platformra

Ha a kijelzőn a „CAL 5” felirat vagy hasonló üzenet jelenik meg, helyezzen egy amerikai nikkelt a platform közepére. A központosítás fontos – a középen kívüli elhelyezés a valós súlytól 0,1–0,3 g-mal eltérhet gyenge minőségű mérlegeken az erőmérőcellák egyenetlen eloszlása ​​miatt.

6. lépés – Erősítse meg és ellenőrizze

A mérleg feldolgozza a bevitt adatokat, és visszatér normál mérési módba. Távolítsa el a nikkelt, nullázza újra, majd helyezze vissza. A leolvasásnak most meg kell jelennie 5,00 g . Teszteljen két nikkellel (10,00 g) és négy nikkellel (20,00 g), hogy ellenőrizze a linearitást a tartományban. Ha a leolvasott értékek jelentősen elcsúsznak nagyobb súlyoknál, a mérleg javításra vagy cserére szorulhat.

Gyakori kalibrációs problémák és megoldásuk

Néhány mérleg még a fenti lépések végrehajtása után is kiszámíthatatlanul viselkedik. Íme a leggyakoribb problémák és azok gyakorlati megoldásai.

A mérleg nem tart nullát

Ha a kijelző -0,1 g és 0,1 g között sodródik, miközben semmi nincs a platformon, akkor a legvalószínűbb a rezgés, a légmozgás vagy az akkumulátor lemerülése. Először cserélje ki az elemeket – az alacsony feszültség a hibás mérések gyakori és figyelmen kívül hagyott oka. Ha a sodródás folytatódik, helyezze át a mérleget, és óvja le a légáramlatoktól.

A kalibrációs mód nem aktiválódik

Egyes belépő szintű mérlegek, különösen a használati útmutató nélkül árusított mérlegek kalibrálása a gyári alaphelyzetbe állítási eljárás mögé zárva van. Próbálja meg lenyomva tartani a bekapcsológombot 10 másodpercig, amíg a kijelző vissza nem áll. Másokhoz a gombnyomások meghatározott sorozata szükséges, amely márkánként változik. Ha a modellszámot a „kalibrációs eljárás” mellett keresi az interneten, általában megjelenik a megfelelő lépés.

Az olvasás állandóan le van tiltva egy fix összeggel

Ha a nikkel folyamatosan 4,7 g-ot vagy 5,3 g-ot mutat a többszöri kalibrálási kísérlet ellenére, előfordulhat, hogy a mérleg belső beállítási tartománya kimerült, vagy a mérőcella túllépte azt, amit a szoftveres korrekció javítani tud. Ezen a ponton a mérleg cseréje gazdaságosabb, mint a javítás, különösen az 50 dollár alatti egységek esetében.

A leolvasások az objektum elhelyezésétől függően változnak

Ha ugyanazt a nikkelt a sarokba és a platform közepébe helyezi, bizonyos skálákon eltérő értékeket kapunk. Ez a mérőcella konfigurációjával kapcsolatos problémát jelez. A kiváló minőségű mérlegek több mérőcellát vagy egyetlen precíziós cellát használnak sarokkorrekcióval. A költségvetési skálák gyakran egyetlen cellát használnak sarokkorrekció nélkül, ami kötelezővé teszi az elemek következetes központosítását.

Nikkelkalibrálás és hitelesített súlykészletek: melyiket érdemes használni?

A nikkel módszer kényelmes, de nem mérvadó. Íme egy összehasonlítás, amely segít eldönteni, hogy melyik megközelítés felel meg az Ön helyzetének.

Személyes használatra – kávémérésre, lőszer utántöltésre, élelmiszerek adagolására – a nikkel módszer tökéletesen megfelel. Minden olyan kereskedelmi tranzakcióhoz, ahol a súly határozza meg az árat, legalább a NIST által nyomon követhető súlyokra van szükség, és ideális esetben egy hitelesített kalibrációs szolgáltatásra van szükség dokumentált ütemterv szerint.

Hogyan működik a teherautó-mérleg kalibrálása – egy teljesen más folyamat

A teherautó mérleg – más néven hídmérleg vagy tengelymérleg – alapvetően más pontossági és szabályozási skálán működik, mint a konyhai vagy zsebmérleg. Míg a nikkel-módszer elbűvölő kis eszközöknél, a teherautó-mérleg kalibrálása állami ellenőrök, több tonnás hitelesített tesztsúlyok és szigorú jogi előírások igénybevételével történik.

A legtöbb teherautó-mérleg maximális kapacitása között van 80.000 és 100.000 font (körülbelül 36 000-45 000 kg), ami megfelel az Egyesült Államok autópályáira vonatkozó szövetségi jármű össztömeg-határértékének. A mérleg 10-70 láb hosszú lehet, betonba ágyazva, és 6-12 párhuzamosan vezetékezett erőmérő cellával van felszerelve. Minden egyes mérőcellát külön kell ellenőrizni a kimeneti pontosság szempontjából, és a teljes rendszert egységként kell ellenőrizni.

Ki végzi a teherautó-mérleg kalibrálását?

Az Egyesült Államokban a teherautó-mérleg kalibrálását a National Institute of Standards and Technology (NIST) 44. számú kézikönyve, valamint az egyes államok súly- és mértéktörvényei szabályozzák. A legtöbb állam éves kalibrációt ír elő egy engedéllyel rendelkező mérlegtechnikus vagy állami ellenőr által. Azok az iparágak, amelyek nagymértékben támaszkodnak a teherautó-mérlegekre – mezőgazdaság, kőfejtés, hulladékgazdálkodás, logisztika –, gyakran minden alkalommal ütemeznek kalibrálást. 6 hónap vagy bármilyen jelentős mechanikai esemény után, mint például villámcsapás vagy erős jármű ütközés a mérleggel.

A hitelesített vizsgálati súly módszer

A legelterjedtebb teherautó-mérleg-kalibrálási módszer tanúsított súlyokkal megrakott próbateherautót használ. A tipikus eljárás során egy ismert tömegű járművet – gyakran tandemtengelyes teherautót, amelyet hitelesített öntöttvas vagy acél súlyokkal megrakva – több pozícióban hajtanak át a mérlegen. A technikus minden pozícióban rögzíti a mérleg leolvasását, és összehasonlítja a jármű hitelesített tömegével. A beállításokat a mérleg jelzőjén (csatlakozódoboz vagy digitális vezérlő) hajtják végre, amíg a leolvasások a megengedett tűréshatáron belülre esnek, ami a NIST Handbook 44 szerint Az alkalmazott terhelés ±0,1%-a a legtöbb kereskedelmi alkalmazáshoz.

A teherautó-mérlegek helyettesítési módszere

Ha nem állnak rendelkezésre megfelelő tömegű hitelesített vizsgálati súlyok, a technikusok alkalmazhatják a helyettesítési módszert: egy ismeretlen, de stabil tömegű járművet egy referenciamérlegen lemérnek, majd a kalibrálás alatt álló mérleghez hajtják. Ez a módszer kevésbé előnyös, mert bizonytalanságot okoz a referenciaskála pontosságában, de bizonyos joghatóságokban elfogadható, ha megfelelően dokumentálják.

Elektronikus kalibrálás és mérőcellák vágása

A modern teherautó-mérlegek digitális mérőcella-rendszereket használnak, amelyek lehetővé teszik az egyes cellák kimenetének elektronikus szabályozását. A technikus egy laptopot vagy kézi eszközt csatlakoztat a csatlakozódobozhoz, és megtekinti az egyes cellák élő millivoltos kimenetét. Az ugyanazon alkalmazott terhelés mellett jelentősen eltérő teljesítményt produkáló cellák mechanikai problémákat jeleznek – törmelék a skála alatt, sérült erőmérő cellák vagy megkötés az ellenőrző rudaknál. Ezeket a fizikai problémákat az elektronikus vágás előtt meg kell oldani, mert a szoftveres korrekció nem tudja kompenzálni a szerkezeti problémákat.

Jelzi, hogy a teherautó-mérleg kalibrálásra szorul

A teherautó-mérlegkezelők gyakran a hivatalos ellenőrzés előtt észlelik a pontossági problémákat. Figyelje ezeket a figyelmeztető jeleket:

• Azok a járművek, amelyek súlya következetesen különbözik az Ön teherautó-mérlegén, mint a közeli állami mérőállomás több mint 500 font
• Leolvasások, amelyek attól függően változnak, hogy a mérleg melyik részén van elhelyezve a tengely
• A mérőcella kiegyensúlyozatlanságával kapcsolatos hibakódot megjelenítő jelző
• Látható sérülés a mérleg fedélzetén, az ellenőrzőrudakon vagy a mérőcella rögzítő hardverén
• Egy közelmúltbeli árvíz, fagyás-olvadás ciklus vagy földrengés, amely elmozdíthatta a skála alapját
• Jogi panaszok vagy visszaterhelések az ügyfelektől, akik vitatják a rakomány súlyát

Ezen helyzetek bármelyike indokolja, hogy egy képzett technikus azonnal megvizsgálja, ahelyett, hogy megvárná az éves kalibrálási ciklust.

Teherautó-mérleg-kalibrálási gyakoriság és szabályozási követelmények

A teherautó-mérleghez szükséges kalibrálási gyakoriság a joghatóságtól, az iparágtól és a felhasználási mennyiségtől függ. Az alábbi táblázat összefoglalja a gyakori ágazatok jellemző követelményeit.

A szabályozási minimumokon túlmenően, a nagy volumenű műveletek számára előnyös a gyakoribb kalibrálási ellenőrzés. Teherautó-mérleg feldolgozás 200 vagy több tranzakció naponta gyorsan felhalmozódik a mechanikai kopás, és már 0,5%-os hiba is ekkora mennyiségnél jelentős pénzügyi eltéréseket eredményezhet egy negyedévben.

A skála pontosságának fenntartása a kalibrációs események között

A kalibrálás egy pont-időbeli esemény. Az, hogy mi történik a kalibrálások között, meghatározza, hogy mennyi ideig tart ez a pontosság.

Kis méretekre

• A mérleget stabil hőmérsékletű környezetben tárolja. Télen ne hagyja a járműben éjszakára – a hideg ciklusok megterhelik az áramköri lap mérőcelláját és forrasztási csatlakozásait.
• Rendszeresen tisztítsa meg a platformot. Még a peronon lévő megszáradt folyadék vékony rétege is mérhető tömeget adhat hozzá, vagy mechanikai súrlódást okozhat.
• Proaktívan cserélje ki az elemeket. A legtöbb digitális mérleg mérési eltolódást mutat az akkumulátor-élettartam utolsó 20%-ában, jóval azelőtt, hogy az alacsony akkumulátor töltöttségi szintje bekapcsolna.
• Futtasson le hetente egy gyors nikkelellenőrzést, ha a mérleget naponta használják olyan célra, ahol a pontosság számít.

Teherautó-mérlegekhez

• Tartsa tisztán és szárazon a gödröt (a mérleg fedélzet alatti helyet). Az állóvíz hónapokon belül korrodálja a mérőcellákat és a vezetékeket.
• Havonta ellenőrizze a lökhárító csavarjait és a rudakat. A meglazult hardver mechanikai kötést okoz, amely hibás leolvasásként jelenik meg.
• Vezessen kalibrációs naplót. Dokumentáljon minden szervizlátogatást, beállítást és rendellenes leolvasást. Ez a napló gyakran szükséges a jogilag érvényes tanúsításhoz, és felbecsülhetetlen értékű az ismétlődő problémák hibaelhárítása során.
• Kerülje a túlterhelt járművek vezetését a mérlegen. Az ismételt túlterhelés tartósan deformálhatja a mérőcellákat, amelyek egy adott maximális biztonságos terhelésre vannak méretezve – jellemzően A mérleg névleges kapacitásának 150%-a maradandó károsodás előtt.
• Használjon ismert tömegű referenciajárművet heti vagy havi rendszerességgel a pontosság ellenőrzéséhez a professzionális kalibrálási látogatások között.

A pontatlan skálakalibráció jogi és pénzügyi tétje

Kis méretek esetén a rossz kalibráció pontatlan recepteket vagy inkonzisztens termékadagokat jelent. Egy teherautó-mérleg esetében a tét lényegesen nagyobb.

Egy teherautó-mérleg leolvasása 1% magas 40 000 font terhelésen 400 fonttal túlbecsüli a súlyt. A gabonakereskedelemben, ahol a fizetés köbölenként történik, és egy köböl kukorica súlya 56 font, ez nagyjából 7 köbölnyit jelent – ​​körülbelül 28 dollár értékű, 4,00 dollár/bushel. A napi 100 tranzakciót tekintve ez az egyetlen százalékpontos hiba napi 2800 dollárba kerül egy gazdálkodónak vagy vásárlónak. Egy 90 napos betakarítási szezonban ez 252 000 dollárt jelent rosszul mért gabonában.

A pénzügyi veszteségen túlmenően a nem hitelesített legal-for-trade skála működtetése szabályozási vétség. A pénzbírságok államonként változnak, de általában tól 500-10 000 dollár szabálysértésenként , és a visszaeső elkövetők működési engedélyének felfüggesztésére is számíthatnak. Egyes államokban a súly- és mértékellenőrök előre be nem jelentett ellenőrzéseket hajtanak végre, és egy sikertelen ellenőrzés eredményeként a mérleget le kell zárni, és kivonják a használatból, amíg egy engedéllyel rendelkező technikus ki nem javítja és újból hitelesíti.

A logisztikai cégeknél a tűréshatáron kívüli teherautó-mérleg túlsúlyos idézeteket produkálhat, ha a rakományokat pontatlan skálaleolvasások alapján szabadítják fel, mivel a szövetségi törvény szerint a szállító felelős azért, hogy a rakomány ne lépje túl a törvényes súlyhatárokat, függetlenül attól, hogy milyen méretarányt jelentettek.

Az alkalmazáshoz megfelelő méretarány kiválasztása

A kalibrálási pontosság fenntartásának része a feladatnak megfelelő berendezéssel való kezdés. A 200 grammos mérleget nem lehet üzembe helyezni 2 kg-os terhelés esetén, és várhatóan pontos marad. Ugyanez az elv érvényes ipari szinten is.

Kapacitás illesztése az alkalmazáshoz

Általános szabály, hogy egy skálát működtessen belül névleges kapacitásának 10-90%-a a legjobb pontosság érdekében. Tartománya aljához közel a mérlegnek a terheléshez viszonyított felbontása gyenge. A tetejéhez közel a mérőcellák nagy mechanikai igénybevételnek vannak kitéve, és gyorsabban kopnak. Egy 80 000 fontra besorolt ​​teherautó-mérleg esetében ez azt jelenti, hogy az optimális működési tartomány nagyjából 8 000 és 72 000 font között van – ami kényelmesen lefedi a legtöbb legális teherautó-konfigurációt.

Platform kontra tengelyes teherautó mérlegek

A teljes platós teherautó-mérlegek egyetlen menetben lemérik a teljes járművet, így biztosítják a legpontosabb össztömeget. A tengelymérlegek egyszerre egy-egy tengelycsoportot mérnek, és összeadják a leolvasott értékeket – ez hasznos hordozható vagy ideiglenes telepítéseknél, de általában kevésbé pontos, mint a teljes hosszúságú platformmérleg, különösen akkor, ha a jármű még mozog a mérés alatt. A tengelymérlegekhez saját kalibrálási eljárás szükséges, és a NIST Handbook 44 szerint eltérő tűréskövetelményekkel rendelkeznek.

Digitális vs. analóg indikátorok

A modern teherautó-mérlegek szinte általánosan digitális kijelzőket használnak belső analóg-digitális átalakítóval. Ezek a rendszerek olyan előnyöket kínálnak, mint az adatnaplózás, a teherautó-kezelő szoftverhez való csatlakoztathatóság és az elektronikus kalibrálás kézi tartománybeállítások nélkül. Azonban bevezetik saját hibamódjaikat – firmware-hibákat, USB-kommunikációs hibákat és kijelzőhibákat, amelyek összetéveszthetők a kalibrációs problémákkal. Mindig zárja ki az indikátor szintű problémákat, mielőtt feltételezi a mérőcella problémáját.

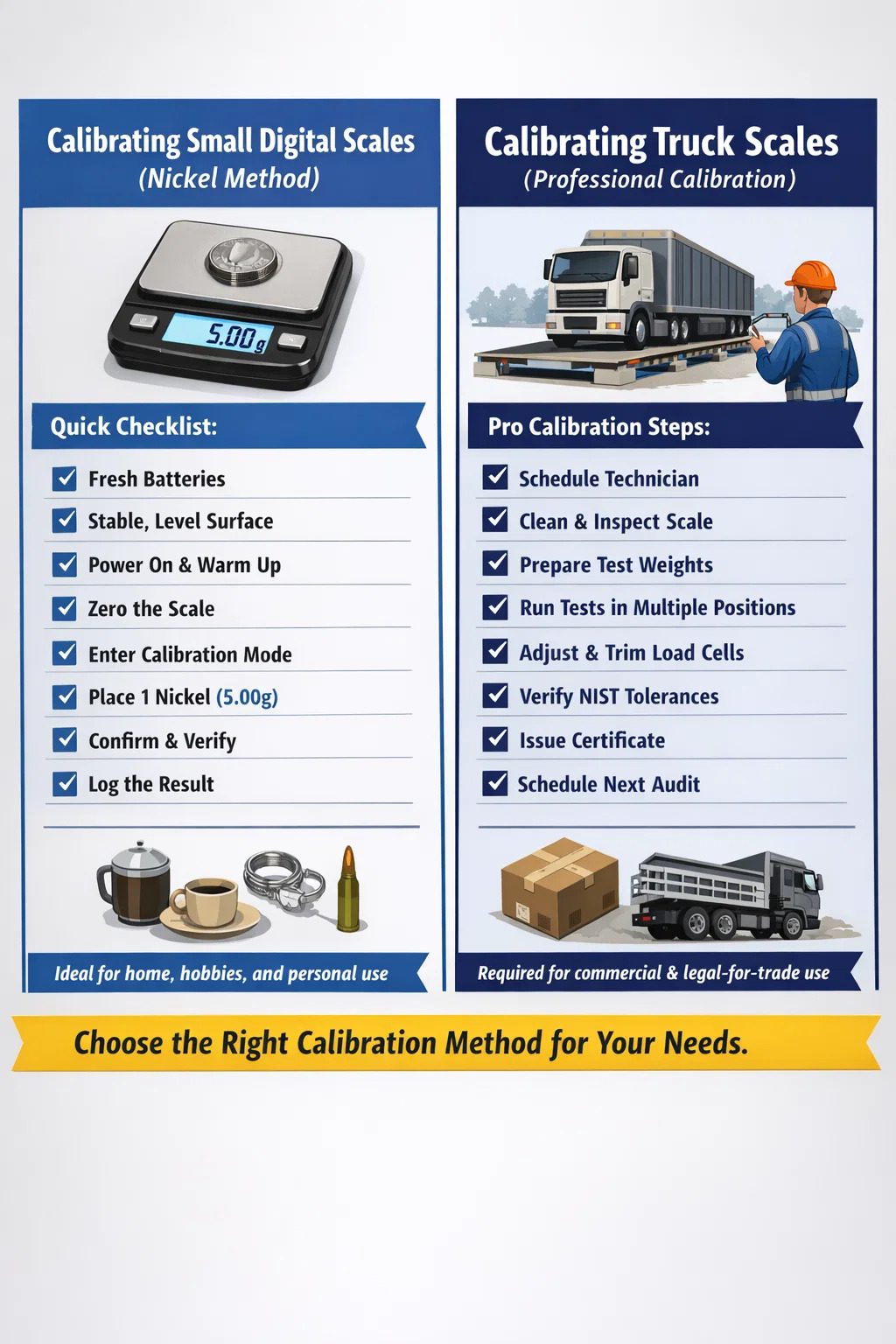

Gyorsreferencia: Kalibrációs ellenőrzőlista kis mérlegekhez és teherautó-mérlegekhez

A kalibrálás előtt és után használja a mérleg típusának megfelelő listát.

Kis digitális lépték (nikkel módszer)

1. Ellenőrizze, hogy az akkumulátorok frissek-e vagy teljesen fel vannak-e töltve
2. Helyezze sima, rezgésmentes felületre
3. Kapcsolja be, és várjon 3-5 percet
4. Zárja le a skálát úgy, hogy nincs semmi a platformon
5. Lépjen be a kalibrációs módba a gyártó utasításai szerint
6. Helyezzen egy vagy több egyesült államokbeli nikkelt (egyenként 5,00 g) a platform közepére
7. Győződjön meg arról, hogy a mérleg elfogadja a kalibrációs súlyt
8. Ellenőrizze a mérleg tartományában több ismert súllyal
9. Dokumentálja a dátumot és az eredményt

Teherautó-mérleg (professzionális kalibrálás)

1. Rendeljen engedéllyel rendelkező mérlegtechnikust vagy állami ellenőrt
2. A látogatás előtt tisztítsa meg a mérleget és a gödröt
3. Vizsgálja meg szemrevételezéssel az ellenőrzőrudakat, a lökhárító csavarjait és a mérőcellák kábeleit
4. Ellenőrizze, hogy a jelző firmware-e aktuális
5. Készítsen elő hitelesített tesztsúlyokat vagy tanúsított tesztjárművet
6. Futtassa a tesztsúlyt a fedélzet több pozíciójában
7. Szükség szerint állítsa be a mérőcella szegélyét vagy fesztávját
8. Ellenőrizze, hogy minden pozíció megfelel-e a NIST Handbook 44 tűréshatárainak
9. Szerezze be és nyújtsa be a kalibrációs tanúsítványt
10. Ütemezze be a következő kalibrálási dátumot, és tegye láthatóan a skálán
