Teherautó-mérleg kalibrálása: lépésről lépésre

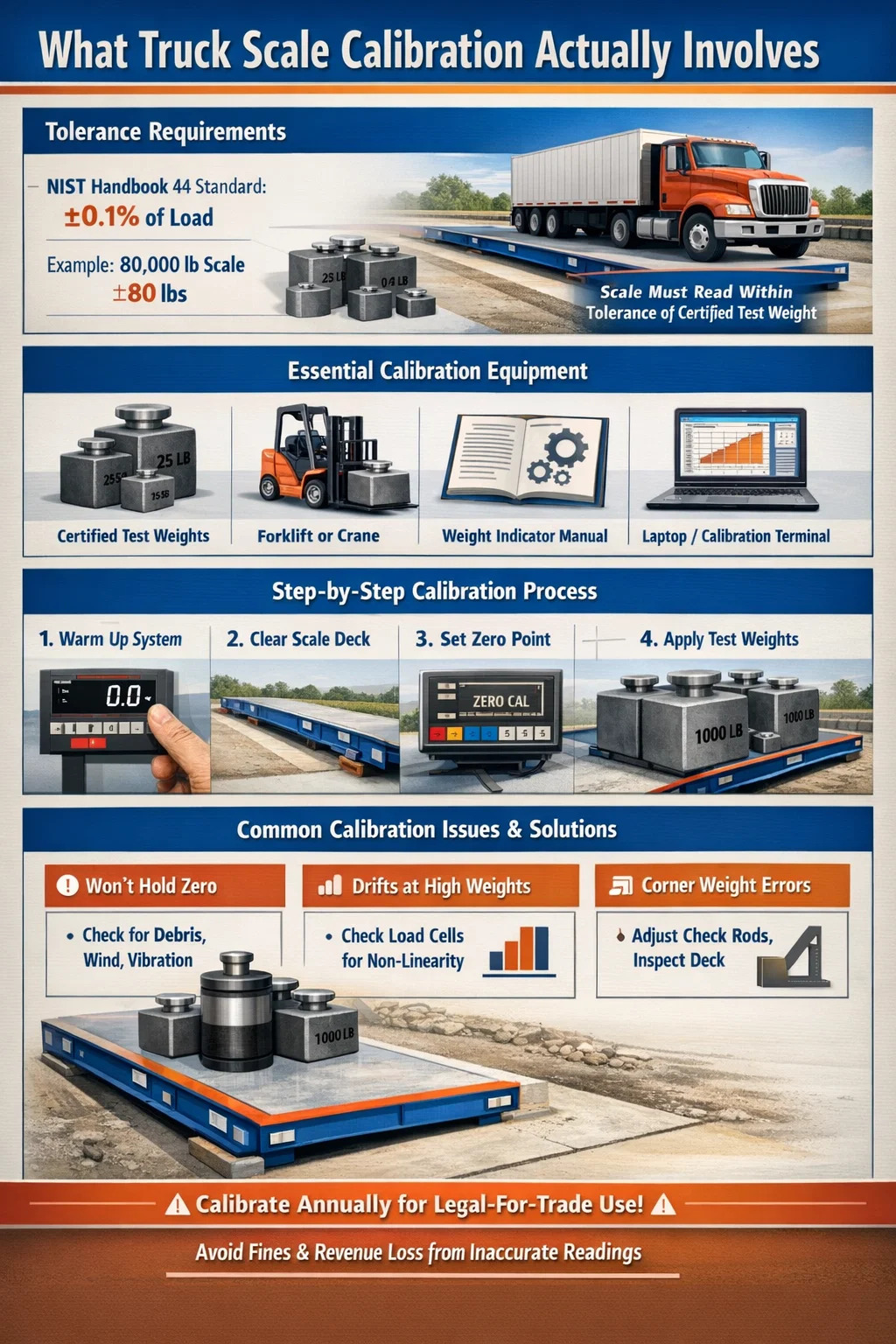

A közvetlen válasz: Mit jelent valójában a teherautó-mérleg kalibrálása

Kalibrálás a teherautó mérleg a mérleg belső beállításainak módosítását jelenti úgy, hogy az általa leolvasott súlyértékek elfogadható tűréshatáron belül megegyezzenek az ismert referenciasúlyokkal. A legtöbb kereskedelmi teherautó-mérleg esetében ez a tűrés az Az alkalmazott terhelés ±0,1%-a , ahogy azt a National Institute of Szabványoss and Technology (NIST) 44. kézikönyve határozza meg. A gyakorlatban ez azt jelenti, hogy a 80 000 font súlyú teherautó-mérlegnek ±80 fonton belül kell leolvasnia a hitelesített vizsgálati súlyt bármely adott terhelési ponton.

A folyamat során hitelesített tesztsúlyokat vagy ismert tömegű megrakott járművet helyeznek a mérlegre, leolvassák a kijelző kimenetét, és addig módosítják a kalibrációs paramétereket a súlyjelzőben vagy a csatlakozódobozban, amíg a kijelzett érték a tűréshatáron belülre nem esik. A legtöbb modern digitális teherautó-mérleg szoftver alapú tartomány- és nulla beállítást használ, míg a régebbi analóg rendszerek fizikai potenciométer-cserét igényelhetnek.

A kalibrálás nem kötelező a legális kereskedési alkalmazásokhoz. Ha a teherautó-mérlegét kereskedelmi tranzakciókhoz használják – tömeg szerinti számlázás, állami előírásoknak való megfelelés vagy az USDA által szabályozott áruértékesítés –, akkor azt egy engedéllyel rendelkező súly- és mérési ellenőrnek kalibrálnia és hitelesítenie kell az állama vagy joghatósága által meghatározott időközönként, általában minden alkalommal. hat-tizenkét hónap .

A teherautó-mérleg kalibrálásának megkezdése előtt szükséges felszerelések

Megbízhatatlan eredményekhez vezet, ha megfelelő berendezés nélkül próbálja meg kalibrálni. Íme, mire van szükség a teherautó-mérleg megfelelő beállításához:

• Tanúsított tesztsúlyok: F osztályú öntöttvas súlyok, amelyeket állami súly- és mérési hatóság tanúsított. A teljes kapacitású teherautó-mérleg kalibrálásához ideális esetben a mérleg névleges kapacitásának legalább 50%-ának megfelelő tesztsúlyt szeretne. Egy 100 000 font kapacitású mérleghez legalább 50 000 font hitelesített tesztsúlyra van szükség az értelmes többpontos kalibráláshoz.
• Súlyjelző vagy vezérlő kézikönyv: Minden indikátormodellnek van egy meghatározott kalibrációs beviteli sorrendje. A gyakori márkák közé tartozik a Mettler Toledo, a Rice Lake, a Fairbanks és a Cardinal. A kézikönyv nélkül nem tud megfelelően hozzáférni a kalibrációs módhoz.
• Targonca vagy daru: A teherautó-mérleg tanúsított tesztsúlyai egyenként több száz és több ezer fontot nyomnak. A munkához minősített emelőeszközre van szüksége.
• Kalibrálási adatlap: Dokumentáljon minden tesztsúly elhelyezést, az indikátor leolvasását és az elvégzett beállítást. Ez kötelező a legal-for-trade tanúsításhoz, és hasznos az idő múlásával történő elsodródás diagnosztizálásához.
• Laptop vagy konfigurációs terminál (digitális rendszerekhez): Sok modern teherautó-mérleg RS-232-n vagy USB-n keresztül csatlakozik egy konfigurációs interfészhez. Az olyan szoftvereszközök, mint a Mettler Toledo CalFree vagy a Rice Lake Revolution szoftvere egyszerűsítik a folyamatot.
• Szint- és hőmérsékletmérő: A mérlegnek vízszintesnek kell lennie, és fel kell jegyezni a környezeti hőmérsékletet. A mérőcellák jellemzően névleges hőmérséklet-kompenzációs tartományokkal rendelkeznek -10°C és 40°C között . Ezen a tartományon kívüli kalibrálás pontatlan eredményeket ad.

Ha nem állnak rendelkezésre hitelesített vizsgálati súlyok, egyes létesítmények egy pontosan ismert tömegű járműre helyettesítő módszert alkalmaznak – ezt közvetlenül a használat előtt egy harmadik fél által hitelesített mérleg erősíti meg. Ez a megközelítés elfogadható a belső ellenőrzéshez, de általában nem fogadják el az ellenőrök által végzett legális kereskedelmi tanúsítványok esetében.

Lépésről lépésre a WW-mérleg vagy bármely teherautó-mérleg kalibrálása

Az alábbi eljárás a digitális aknára szerelt és felületre szerelt teherautómérlegek többségére vonatkozik. A lépések kissé eltérhetnek az indikátor márkától és a mérőcella konfigurációjától függően.

1. lépés: Melegítse fel a rendszert

Kapcsolja be a súlyjelzőt, és hagyja legalább egy ideig felmelegedni 15-30 perc . Az indikátorban és a mérőcellákban lévő elektronikus alkatrészeknek termikus stabilizálásra van szükségük a stabil leolvasás eléréséhez. Hideg vagy nemrégiben áram alá helyezett rendszer kalibrálása elsodródási hibákat okoz, amelyek csak akkor jelennek meg, amíg a berendezés el nem éri az üzemi hőmérsékletet.

2. lépés: Teljesen törölje ki a Scale Deck-et

Távolítson el minden anyagot, járművet, törmeléket és állóvizet a mérleg platformról. Még egy kis mennyiségű anyag – 50 lb kavics vagy egy tócsa víz – megrontja a nulla referenciaértéket. Vizsgálja meg a vízkőgödröt, hogy nincs-e benne üledéklerakódás, különösen alacsonyabb fokozatú telepítéseknél. Az üledék a fedélzet alsó oldalához préselve mechanikai ellenállást hoz létre, amely csökkenti a pontosságot a teljes mérési tartományban.

3. lépés: Állítsa be a nulla pontot

Nyissa meg a kalibrációs menüt a súlyjelzőn. A pontos billentyűkombináció típusonként változik – például a Rice Lake 920i-n a ZERO gombot három másodpercig lenyomva kell tartani, miközben beállítási módban van; a Mettler Toledo IND560-on a karbantartási menüben navigálhat. A kalibrálási módban alkalmazza a nulla kalibrálást úgy, hogy semmi sincs a skálán. A jelző nulla referenciapontként a mérőcellák terheletlen millivoltos kimenetét rögzíti. Ne nyomja meg a nulla gombot a normál működési képernyőn — ez csak szoftveres eltolást alkalmaz, valódi kalibrációs nullát nem.

4. lépés: Alkalmazza a feszítősúlyt

Helyezze a hitelesített tesztsúlyokat a mérlegre. A legpontosabb kalibráláshoz a tesztsúlynak a következőnek kell lennie a mérleg kapacitásának legalább 25%-a , 50% vagy magasabb előnyben. Ossza el a súlyokat a lehető legegyenletesebben a fedélzeten. Írja be a pontos ismert súlyértéket a kijelző kalibrációs menüjébe, és erősítse meg a tartomány kalibrálását. A jelző ekkor leképezi a millivoltos teljesítményt az adott terhelésnél a megadott súlyértékre, így megállapítja a lineáris kalibrációs meredekséget.

5. lépés: Végezzen többpontos linearitás-ellenőrzést

A nullapont és a tartomány beállítása után ellenőrizze a pontosságot több terhelési ponton. Távolítsa el a tesztsúlyokat, ellenőrizze, hogy a kijelző visszaáll-e nullára, majd fokozatosan adja hozzá a súlyokat, és rögzítse a leolvasott értékeket a kapacitás 25%-án, 50%-án, 75%-án és 100%-án. Minden leolvasásnak az adott terhelés NTEP vagy OIML tűréshatárán belül kell lennie. Ha a középtartomány leolvasott értéke a tűréshatáron kívül esik, akkor a mérőcellákban linearitási problémák léphetnek fel, vagy a csatlakozódoboz trimm-potenciométereit be kell állítani az egyes cellakimenetek kiegyensúlyozása érdekében.

6. lépés: Végezzen sarokterhelési teszteket

Helyezzen egy-egy ismert súlyt a mérleg minden egyes negyedére, és rögzítse a leolvasást minden pozícióból. Egy megfelelően kalibrált és kiegyensúlyozott teherautó-mérlegen ugyanannak a súlynak kell lennie Az alkalmazott terhelés ±0,1%-a függetlenül attól, hogy a fedélzeten hol van elhelyezve. A saroktól sarokig terjedő jelentős eltérés inkább mechanikai problémára utal – hajlított fedélzetre, csökkentett teljesítményű erőmérő cellára vagy ellenőrző rúd bekötésére –, nem pedig kalibrációs problémára. A kalibráció mechanikai hiba kompenzálására történő beállítása nem oldja meg a mögöttes problémát, és ronthatja a pontosságot más terhelési helyzetekben.

7. lépés: Dokumentálja és zárolja a kalibrálást

Jegyezze fel az összes használt tesztsúlyt, az elhelyezési pozíciókat, a jelzőfények beállítását a beállítás előtt és után, a környezeti hőmérsékletet, a dátumot és a kalibrálást végző személy nevét. A legtöbb legal-for-trade indikátor rendelkezik kalibrációs pecséttel vagy biztonsági paraméterrel, amelyet a kalibrálás után be kell kapcsolni az illetéktelen változtatások elkerülése érdekében – kapcsolja be. Csatolja a feljegyzéseihez a tesztsúly szállítójától kapott kalibrációs tanúsítványt. Ez a papír minden állami ellenőrzéshez szükséges, és az Ön jogi dokumentációja kereskedelmi vita esetén.

Tűrési szabványok, amelyeket minden teherautó-mérleg-kezelőnek ismernie kell

A tolerancia-szabványok megértése segít a kalibrálási eredmények helyes értelmezésében, és megtudhatja, hogy a mérlegen mikor kell valóban igazítani, szemben azzal, hogy az előírásokon belül teljesít.

A karbantartási tűrés az a küszöbérték, amelynél a használatban lévő mérleget ki kell venni a legális használatból, és újra kell kalibrálni. Ez jellemzően kétszerese az elfogadási tolerancia. Az a skála, amely a karbantartási tűréshatáron belül van, de az átvételi tűréshatáron kívül esik, kereskedelmi forgalomban működhet a következő tervezett ellenőrzésig, ekkor újra kell kalibrálni, hogy megfeleljen.

Gyakori kalibrációs problémák a teherautó-mérlegeken és megoldásuk

A skála nem tart nullát

Ha a skála kijelző a nulláról eltolódik a kalibrálás után – mondjuk 20 fontot vagy -15 fontot mutat a nullázás után perceken belül, miközben semmi nincs a fedélzeten –, az ok szinte mindig környezeti, nem pedig kalibrációs hiba. Ellenőrizze a szélterhelést a fedélzeten nyitott kültéri berendezéseknél, a közeli gépek vibrációját, a mérlegkeret hőtágulását vagy a fedélzet aljával érintkező törmeléket. Először javítsa a fizikai állapotot, majd kalibrálja újra.

Alacsony súlynál pontos az olvasás, nagy súlynál azonban eltolódik

Ez a minta – ahol a 20 000 lb-s teszt helyesen olvas, de egy 60 000 lb-s teszt 200 lbs-t mutat – nemlinearitási problémára utal. A legvalószínűbb ok egy leromlott kimeneti görbe jellemzőkkel rendelkező erőmérő cella, amely gyakran túlterhelés vagy korróziós károsodás eredménye. A millivolt-mérővel végzett mérőcella-diagnosztika megmutatja, hogy a terhelés növekedésével melyik cella termel nemlineáris kimenetet. A cella cseréje és újrakalibrálása megoldja a problémát. A tartomány kalibrálásának egyszerű beállítása nem javítja a nemlineáris cellát – korrigálja az egyik terhelési pontot, míg a többit rontja.

0,2%-nál nagyobb saroksúly-eltérések

A tűréshatáron túli sarok-sarok eltérésnek szinte mindig mechanikai oka van. A gyakori bűnösök közé tartoznak az ellenőrzőrudak – a teherautó-mérleg vízszintes rögzítőkarai –, amelyek túl szorosan vannak beállítva, és megakadályozzák a fedélzet szabad mozgását a mérőcellákra. Lazítsa meg az ellenőrző rúd feszességét, amíg egy kis szabad holtjáték nem lesz (általában 1/16-1/8 hüvelyk ) és tesztelje újra. Ellenőrizze azt is, hogy a fedélzet érintkezik-e a gödör falaival, ami mechanikus bypassként működik az erőmérő cellák körül, és csökkenti az érintkezési pont közelében elhelyezett terhek látszólagos súlyát.

A jelző a súly helyett hibakódot mutat

A kalibrálás során megjelenő hibakódok általában azt jelzik, hogy a jelző nem érzékel érvényes millivoltos jelet a mérőcellákból. Ellenőrizze az összes kábelcsatlakozást a csatlakozódoboznál és a jelzőfénynél. Mérje meg a gerjesztési feszültséget – a legtöbb rendszer működik 10V DC gerjesztés – és ellenőrizze, hogy megfelel-e a specifikációnak. A sérült mérőcella kábel átmenhet a szemrevételezésen, de belül még mindig megszakadt a vezeték; a multiméterrel végzett folytonossági vizsgálat megbízhatóbb, mint a vizuális ellenőrzés.

A kalibrálás azonnal lezajlik, de napokon belül meghiúsul

A sikeres kalibrálási munkamenet utáni gyors kalibrálási eltolódás arra utal, hogy a nedvesség behatol az erőmérő cellába vagy a csatlakozódobozba. A víz megváltoztatja a belső alkatrészek elektromos ellenállását, eltolja a millivoltos teljesítményt anélkül, hogy a fizikai terhelés megváltozna. Vizsgálja meg az összes vezeték belépési pontot és a csatlakozódoboz tömítését. A vezetéken átfújt sűrített levegő időnként átmenetileg megtisztítja a nedvességet, de a belső vízkárosodott erőmérő cellát ki kell cserélni – kiszárítása nem állítja vissza az eredeti pontosságot.

Milyen gyakran kell kalibrálni a teherautó-mérleget

A kalibrálás gyakorisága a mérleg használatának módjától, súlyától és az alkalmazandó szabályozási követelményektől függ. Íme a gyakorlati benchmarkok:

• Legális kereskedelmi célú felhasználás: A legtöbb amerikai állam megköveteli, hogy egy engedélyezett súly- és mérési tisztviselő éves ellenőrzést és újratanúsítást végezzen. Bizonyos államokban bizonyos nagy volumenű műveletek féléves ellenőrzéseket igényelnek.
• Nagy áteresztőképességű létesítmények (100 teherautó naponta): Fontolja meg a negyedéves belső ellenőrzést ismert tömegű tesztjármű használatával, évente vagy bármely jelentős karbantartási esemény után teljes hitelesítéssel.
• Bármilyen túlterhelési esemény után: Ha egy jármű jelentősen meghaladja a mérleg névleges kapacitását – 100 000 font mérleg esetén ez nagyjából 120 000 font feletti terhelést jelent – ​​a kalibrálás ellenőrzése kötelező. A túlterhelés tartósan deformálhatja a mérőcellákat.
• Szerkezeti javítások vagy indikátorcsere után: Minden alkalommal, amikor egy, közvetlenül a mérési jelútban lévő alkatrészt megváltoztatnak, újra kell kalibrálni, mielőtt a mérleg ismét üzembe helyezné.
• Extrém időjárási események után: Az árvíz, az erőmérő cella névleges tartománya alatti fagyási hőmérséklet vagy a nagy szél, amely törmeléket okozhatott a fedélzeten, megköveteli az ellenőrzést a kereskedelmi használat folytatása előtt.

A formális kalibrálások között a napi nullapont-ellenőrzés egyszerű és hatékony megfigyelési gyakorlat. Ha nincs semmi a fedélzeten, a kijelzőnek nullát kell mutatnia ±1 kijelzőosztáson belül. Ha következetesen ezen a tartományon kívül esik, a várakozás helyett vizsgálja meg a következő ütemezett kalibrálás előtt.

Megelőző karbantartás, amely stabilan tartja a teherautó-mérleg kalibrálását

A kalibrálási pontosság nem csak magáról a kalibrálási eseményről szól – ez a kalibrálási munkamenetek közötti következetes karbantartás eredménye. A jól karbantartott teherautó-mérleg sokkal tovább bírja a kalibrációt, és minden ellenőrzéskor kevesebb beállítást igényel.

Gödrök tisztítása mélységi beépítésekhez

A vízkő gödröt minimum meg kell tisztítani évente kétszer , gyakrabban olyan környezetben, ahol erős sár, gabonapor, szénpor vagy más finom anyagok vannak. A gödörben felhalmozódott anyag felfelé irányuló nyomást hoz létre a fedélzeten, ami mesterségesen felfújja a mért értékeket. Az a mérleg, amely 200 fontot mutat a tényleges súly felett egy nedves tél után, általában piszkos gödör probléma, nem kalibrációs probléma. Az állóvíz szivattyúzása és az üledék eltávolítása visszaállítja a pontosságot a kalibrációs beállítások érintése nélkül.

Terhelési cellák és kábelek vizsgálata

Évente ellenőrizze a mérőcellák kábeleit és a védőcsöveket a rágcsálók által okozott sérülések, a csatlakozók korróziója, valamint a rámpáról a vezetékre vezető járművek által okozott fizikai sérülések szempontjából. Egyetlen meghibásodott kábelcsatlakozás növelheti a mérési zajt 50-150 font minden olvasmányhoz. A mérőcella rögzítőelemeit – a csavarokat, a rögzítő lábakat és a lökhárítóblokkokat – meg kell vizsgálni korrózió szempontjából, és ugyanazon ellenőrzés során meg kell húzni a specifikáció szerint.

Megközelítési és kijárati rámpa állapota

A sérült vagy egyenetlen megközelítési rámpák miatt a járművek ferdén, vagy az egyik tengellyel már részben a megközelítésben lépnek be a mérlegfedélzetre. Ez a megközelítési sebességtől és a szögtől függően eltérő értékeket eredményezhet ugyanarra a járműre vonatkozóan. A megközelítési rámpákat a mérleggel egy szintben kell elhelyezni, és rendszeres időközönként karban kell tartani. A magasságkülönbség több mint 1/2 hüvelyk a rámpa felülete és a mérleg fedélzet között javítást igényel.

Csatlakozódoboz nedvességszabályozása

Sok kalibrációs hiba inkább a csatlakozódobozban lévő nedvességre vezethető vissza, mint a valódi kalibrálási eltolódásra. Évente cserélje ki a nedvszívó csomagokat a csatlakozódobozban. Vizsgálja meg a védőcső tömítését a csatlakozódoboz belépési pontján – a nedvesség leggyakoribb belépési útvonalán –, és tömítse újra a megfelelő tömítőanyaggal, ha rések láthatók. Ha a csatlakozódobozt álló víznek vagy árvíznek kitett helyre szerelik fel, fontolja meg magasabb helyre való áthelyezését.

DIY kalibrálás és minősített mérlegtechnikus alkalmazása

Az alkalmazástól és az elérni kívánt céltól függ, hogy a teherautómérleget házon belül kell-e kalibrálni, vagy minősített technikust kell bérelni.

• Belső ellenőrzés (nem legális-for-trade): Ha rendelkezik hitelesített tesztsúlyokkal, hozzáfér a mutató kalibrálási kézikönyvéhez, és a mérleget szigorúan belső folyamatvezérlésre használják, a házon belüli kalibrálás megvalósítható és költséghatékony is. Ezt megfelelő képzettséggel képes karbantartó technikus végezni.
• Legal-for-trade tanúsítás: Ezt államilag engedélyezett súly- és mérési tisztviselőnek kell elvégeznie, vagy szemtanúja kell lennie. A hivatalos bélyegző nélkül semmilyen belső kalibrációs munka nem alkalmas kereskedelmi használatra. A legtöbb államban az ellenőr hozza a saját hitelesített tesztsúlyát.
• Diagnosztikai kalibrálás probléma után: Ha a kalibrálás váratlanul meghiúsul, vagy a mérleg abnormális viselkedést mutat, egy minősített mérlegszerviz cég megfelelő diagnosztikai berendezésekkel – millivoltos mérőkkel, mérőcella-szimulátorokkal és tanúsítási fokozatú tesztsúlyokkal – gyorsabban és megbízhatóbban azonosítja a kiváltó okot, mint a házon belüli hibaelhárítás.

A professzionális teherautó-mérleg-kalibrációs szolgáltatás költsége jellemzően tól 300 és 800 dollár között szabványos látogatásra, a helytől, a mérleg méretétől és a szükséges tesztsúly-elhelyezések számától függően. Egy éves szinten több millió dolláros kereskedelmi tranzakciót lebonyolító mérleg esetében ez elhanyagolható működési költség a pontatlan skála használatának pénzügyi kockázatához képest.

A kalibrálatlan teherautó-mérleg üzemeltetésének jogi és pénzügyi következményei

Egy kereskedelmi teherautó-mérleg jelenlegi kalibrálási tanúsítvány nélküli üzemeltetése nem csupán műszaki megfelelőségi probléma – közvetlen pénzügyi és jogi következményekkel jár, amelyek joghatóságonként eltérőek, de folyamatosan jelentősek.

• Polgári bírság: Az állami súly- és mérési ügynökségek használat leállítási utasításokat és pénzbírságokat adhatnak ki, ha nem tanúsított kereskedelmi mérleget működtetnek. A bírságok jellemzően tól terjednek 500-10 000 dollár szabálysértésenként állapottól és attól függően, hogy a jogsértés ismétlődő vagy első alkalommal történik.
• Kereskedelmi viták: Ha egy ügyfél megtámad egy súlyalapú számlát, és a mérlege nem rendelkezik aktuális kalibrációs dokumentációval, akkor az Ön jogi helyzete rendkívül gyenge. A bíróságok és a választottbírók rendszeresen döntenek az ellen a fél ellen, amely nem tud kalibrációs jegyzőkönyvet készíteni.
• Bevételkiesés pontatlan leolvasásokból: A napi 200 rakományt feldolgozó teherautó-mérleg állandóan 100 lbs leolvasása azt jelenti, hogy naponta körülbelül 20 000 lb anyagot ad el. 50 dollár tonnánként, ami napi 500 dollár, vagy évi 180 000 dollár feletti meg nem térült bevétel.
• Szabályozó ügynökségi auditok: Az olyan szabályozott iparágakban, mint a gabonakereskedelem, a szénkezelés vagy a fémhulladék újrahasznosítása, a kalibrálatlan mérleg teljes körű ellenőrzést indíthat el a szövetségi vagy állami szervek által, ami sokkal nagyobb időköltséggel és lehetséges büntetéssel jár, mint a megfelelő kalibrálási ütemterv fenntartása.

A kalibrálás nem többletköltség, hanem védelem. A megfelelően kalibrált és dokumentált teherautó-mérleg karbantartásának költsége töredéke a skála pontatlanságából eredő egyetlen kereskedelmi vita, pénzbírság vagy bevételkiesés költségeinek.
