Mi a másik neve a Weighbridge-nek? Teljes útmutató

A közvetlen válasz: Egy másik név egy mérleghídnak

A mérleghíd leggyakrabban más néven ismert: a teherautó mérleg . Ez a legszélesebb körben használt alternatív kifejezés, különösen Észak-Amerikában, ahol a "weighbridge" inkább brit vagy nemzetközösségi angol kifejezésnek számít. Az eszköz azonban számos más nevet is visel az iparágtól, régiótól és alkalmazástól függően. Találkozhat vele, mint a járműmérleg , tengelymérleg , gödörmérleg , platfvagym skála , vagy egyszerűen a mérőállomás mérleg .

A hivatalos kereskedelmi és jogi metrológiai dokumentumokban, különösen azokban, amelyeket olyan testületek állítottak ki, mint a Nemzetközi Jogi Mérésügyi Szervezet (OIML), az eszközre úgy is hivatkozhatunk, mint összesítő mérleg járművekhez vagy a nem automatikus mérleg (NAWI) közúti járművekhez. A bányászatban és a kőfejtőiparban a munkások általában a bányamérleg or teherautó-mérleg . A használt névtől függetlenül ezek a kifejezések ugyanarra az alapvető eszközre utalnak: egy nagy platformra, amelyet a járművek össztömegének és rakományaik mérésére terveztek.

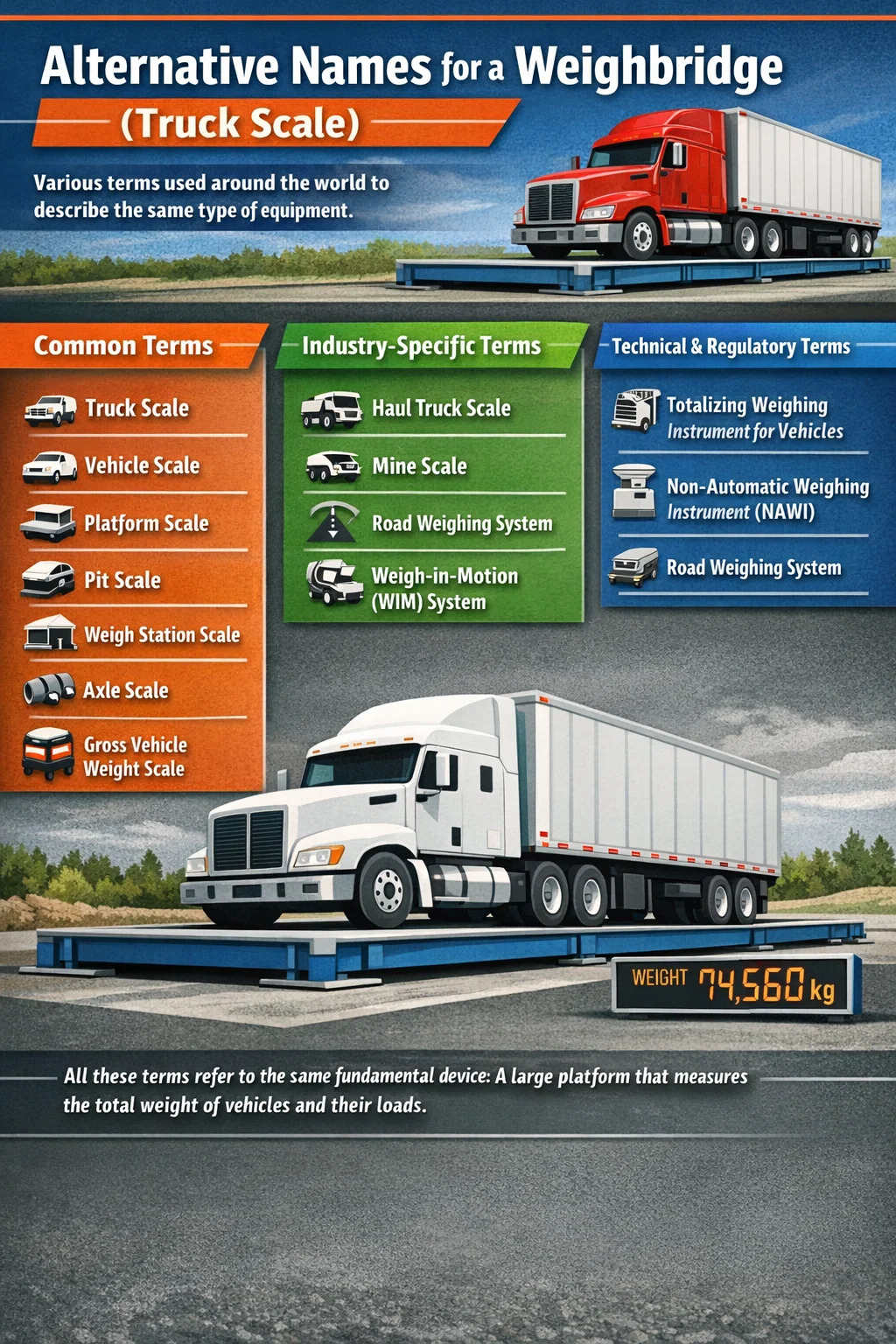

A mérlegek alternatív neveinek teljes listája

A mérlegekre használt terminológia országonként, iparágonként és kontextusonként jelentősen eltér. Az alábbiakban egy átfogó lista található azokról a nevekről és kifejezésekről, amelyeket világszerte használnak az alapvetően ugyanazon berendezés leírására:

• Teherautó mérleg — a leggyakoribb észak-amerikai alternatíva
• Járműmérleg — a logisztikában és a szállításban használt általános kifejezés
• Platform skála — gyakori az ipari és gyártási környezetben
• Gödörmérleg — kifejezetten a föld alatti telepítési típusra vonatkozik
• Mérőállomás mérleg — az autópálya-végrehajtási és megfelelési összefüggésekben használják
• Tengelymérleg — egy hordozható változatra vonatkozik, amely tengelyenként mér
• Teherautó-mérleg — nagy terepjáró járművek bányászati műveleteiben használják
• Bányamérleg — kifejezetten a föld alatti vagy külszíni bányászati környezetekre
• Gépjármű össztömeg mérleg — szabályozási és megfelelés-orientált kifejezés
• Közúti mérlegrendszer — általános az európai forgalomirányítási dokumentációban
• Weigh-in-motion (WIM) rendszer — dinamikus változat, amely a jármű megállítása nélkül rögzíti a tömeget

Ezeknek az alternatíváknak a megértése gyakorlatilag fontos. Berendezések beszerzésekor, a műszaki specifikációk olvasásakor vagy a megfelelőségi követelmények értelmezésekor előfordulhat, hogy ezen kifejezések bármelyikével találkozhat. Például az Egyesült Államok Közlekedési Minisztériumának dokumentuma valószínűleg egy „tehergépjármű-mérlegre” hivatkozik, míg egy dél-afrikai bányászati ​​közbeszerzési dokumentum „szállító teherautó-mérleget” vagy egyszerűen „mérleget” fog megadni.

Regionális elnevezési különbségek: Miért van ugyanannak az eszköznek annyi neve?

A névadás változatossága nagyrészt a nyelvföldrajz és az ipar hagyományainak eredménye. A "weighbridge" szó a brit angolból származik, és a 18. századra nyúlik vissza, amikor az első statikus mérőállványokat a mérlegszerkezetet tartalmazó gödör fölött egy hídszerű szerkezeten áthaladó lovas kocsik mérlegelésére építették. Ez az eredet tükröződik az Egyesült Királysághoz történelmi kötődésű országokban – beleértve Ausztráliát, Új-Zélandot, Dél-Afrikát, Indiát és Délkelet-Ázsia nagy részét –, ahol a „mérleghíd” ma is a domináns kifejezés.

Ezzel szemben az Egyesült Államok és Kanada egymástól függetlenül alakította ki saját terminológiáját. A praktikus, leíró „teherautó-mérleg” kifejezés szabványossá vált az észak-amerikai ipari kézikönyvekben, felszereléskatalógusokban és autópálya-szabályozásokban. Az American Trucking Associations (ATA) és a Federal Motor Carrier Safety Administration (FMCSA) következetesen használja a „teherautó-skálát” vagy „járműskálát” közzétett anyagaiban, ami megerősítette ezt a használatot az egész kontinensen.

A kontinentális Európában, különösen a német nyelvű országokban a kifejezés Fahrzeugwaage (járműmérleg) elterjedt, míg a francia nyelvterületeken a pont-bascule , ami szó szerinti fordításban "billentő híd" -t jelent – közvetlen rábólintással ugyanarra a történelmi eredetre, mint az angol "weighbridge". Spanyolban a megfelelője báscula puente , ami ismét "hídléptéket" jelent.

Az elnevezések nemzetközi sokfélesége azt jelenti, hogy a határokon átnyúló beszerzési szakembereknek, mérnököknek és megfelelési tisztviselőknek több kifejezést is ismerniük kell, hogy elkerüljék a félreértéseket a specifikáció vagy a beszerzési folyamatok során.

Hogyan működik a mérleg: Az alapmechanizmus magyarázata

Függetlenül attól, hogy mi a neve, minden hídmérleg vagy teherautó-mérlegrendszer ugyanazon az alapelven működik: mérik a megrakott jármű által kifejtett lefelé irányuló erőt, és ezt az erőt súlyértékké alakítják. Az alapvető technológia magában foglalja terhelő cellák , amelyek a mérőplatform alatt elhelyezett elektromechanikus érzékelők. A modern mérlegek jellemzően 4 és 8 közötti mérőcellát használnak, amelyek mindegyike képes nyomóerőt mérni olyan pontosságú tűréshatárral, mint Az alkalmazott terhelés ±0,1%-a .

A terhelésjelző rendszer

A mérlegekben használt mérőcellák túlnyomórészt nyúlásmérő alapú eszközök. Amikor egy jármű felhajt a platformra, az acélszerkezet mikroszkopikusan meghajlik. Ez a deformáció megváltoztatja az elektromos ellenállást a nyúlásmérőn belül, és ezt az ellenállásváltozást a kijelző vagy a csatlakozódoboz méri, felerősíti és digitális súlyleolvasássá alakítja át. A modern mérlegben minden egyes mérőcella kapacitása jellemzően a 30 tonnától 100 tonnáig , és több cella együttesen adja a teljes platformkapacitást, amely általában a 60 tonnától 200 tonnáig nehézipari alkalmazásokhoz.

Tára és bruttó tömeg számítása

A hídmérleg két súlyt rögzít a hasznos teher meghatározásához: a jármű össztömege (GVW) — a jármű össztömege plusz rakománya — és a tára tömeg — az üres jármű tömege. A nettó hasznos teher egyszerűen GVW mínusz tára. Ez a kétlépcsős folyamat alapvető fontosságú a kereskedelmi kereskedelem, a hulladékártalmatlanítási számlázás és a logisztikai menedzsment szempontjából. Az automatizált rendszerekben az RFID-címkék vagy a rendszámfelismerő kamerák képesek tárolni a jármű önsúlyát, így a kezelőknek minden további tranzakciónál csak a megrakott jármű súlyát kell lemérniük.

Weigh-in-Motion technológia

A mérlegtechnika egy újabb fejlesztése a mozgásban súlyozás (WIM) rendszer, amely a jármű tömegét méri anélkül, hogy a járműnek meg kellene állnia. Az útfelületbe beépített érzékelők dinamikusan rögzítik a tengelyterhelést, miközben a járművek normál haladási sebességgel haladnak el, esetenként akár 130 km/h-ig. A WIM rendszereket széles körben használják az autópályák végrehajtásának előszűrésére, a hidak és utak szerkezeti megfigyelésére, valamint a forgalmi adatok gyűjtésére. Míg a WIM-rendszerek kevésbé pontosak, mint a statikus mérlegek (általában ±5–10%, szemben a ±0,1%-kal a statikus mérlegekkel), jelentős előnyt kínálnak, hogy naponta több ezer jármű mérését végzik a forgalom megzavarása nélkül.

A mérlegek típusai és konkrét neveik

A mérlegek elnevezéseinek sokfélesége a tervezésben és a beépítési módban való valódi különbségeket is tükrözi. Az alábbi táblázat összefoglalja a főbb típusokat, elnevezésüket és jellemző alkalmazásukat:

A gödörbe és a felületre szerelt kivitelek megkülönböztetése különösen fontos a beépítési költségek értékelésekor. A gödörbe szerelt híd jelentős mélyépítési munkát igényel – feltárás, vízelvezetés és betonépítés –, ami tovább növelheti A projekt teljes költségének 30-50%-a felületre szerelt telepítéshez képest. A gödörbe szerelt mérlegek azonban jobb rámpa megközelítési szögeket kínálnak, és gyakran előnyben részesítik az állandó, nagy áteresztőképességű helyeken.

Mérlegekre és teherautó-mérlegekre támaszkodó iparágak

A mérlegek – mindenféle nevük alatt – alapvető infrastruktúrát jelentenek az iparágak meglepően széles körében. Szerepük nem pusztán adminisztratív; sok szektorban a mérleg pontatlan leolvasása közvetlenül pénzügyi veszteséget, jogi felelősséget vagy biztonsági kockázatot jelent.

Logisztika és közúti árufuvarozás

A közúti árufuvarozási ágazatban a rakodótelepeken és az elosztóközpontokban lévő teherautó-mérlegek biztosítják, hogy a járművek indulás előtt ne lépjék túl a megengedett össztömeg-korlátozást. Az Egyesült Államokban a szövetségi hídformula a legtöbb szabványos nyerges teherautót erre korlátozza 80 000 font (körülbelül 36 287 kg) a jármű össztömege. Ennek a határértéknek a túllépése az üzemeltetőket elérő bírságnak teszi ki 10 000 USD vagy több szabálysértésenként egyes államokban a közúti károkért való esetleges felelősség mellett. A rakodókon lévő mérlegek megakadályozzák ezeket a túlterhelési eseményeket, mielőtt a járművek a közúthálózatra lépnek.

Mezőgazdaság és Gabonakereskedelem

A gabonaterminálok, a takarmánymalmok és a mezőgazdasági árukkal foglalkozó kereskedők a mérlegeket használják elsődleges kereskedelmi pontként. Amikor a gazdálkodó búzát vagy kukoricát szállít, a mérleg határozza meg a pontos mennyiséget, amely a kifizetés alapját képezi. Ebben az összefüggésben a pontosság közvetlen pénzügyi következményekkel jár. Egyedül Ausztráliában, vége 35 millió tonna gabona minősített mérlegeken keresztül mérik le évente átvételkor. Ezeknél az alkalmazásoknál kötelező a „legal-for-trade” tanúsítás – amelyet általában a nemzeti súly- és mértékhatóságok szabályoznak.

Hulladékgazdálkodás és újrahasznosítás

A hulladékátrakó állomások, hulladéklerakók és újrahasznosító központok mérlegek segítségével rögzítik a fogadott és elszállított hulladék mennyiségét. Ez két célt szolgál: az ügyfelek súlya alapján történő számlázását, valamint a hulladékszállítási kvótáknak való megfelelés nyomon követését. Az Egyesült Királyságban például a Hulladéklerakási adó Az ártalmatlanított hulladék tonnája után fizetendő, így a mérleg pontos nyilvántartása közvetlen pénzügyi és jogi követelmény. A tipikus szemétlerakó mérlegek naponta több száz járműmozgást dolgoznak fel, és az automatizált rendszerek sorompókapukkal, kamerákkal és szoftverintegrációval a nagy létesítményekben alapfelszereltségnek számítanak.

Bányászat és kőfejtés

Bányászati környezetben a mérlegek (amelyeket ebben az összefüggésben gyakran teherautó-mérlegnek vagy bányamérlegnek neveznek) mérik a kitermelt és szállított anyag hasznos terhét. A 200 tonnás teherautókat használó nagy külszíni bányákhoz akár a 1% hiba a hasznos teher mérésében a napi teherautó-ciklusok ezrein keresztül több millió dolláros rosszul elosztott termelési vagy feldolgozási költséget jelenthet évente. Egyes modern bányászati ​​műveletek a fedélzeti hasznos teherfigyelő rendszerek felé mozdultak el, de a rögzített mérlegek továbbra is a kalibrálási referencia és a jogi rekord.

Építés és bontás

Az építkezések járműmérlegeket használnak a leszállított anyagok – beton, adalékok, acél – és az elszállított hulladék mennyiségének nyomon követésére. A hídmérleg pontos adatai támogatják a projektköltség-kezelést és a szerződéses megfelelést. A bontási projekteknél a hídmérlegek dokumentálják a keletkezett hulladék mennyiségét és típusát, ami számos joghatóságban szükséges az építési hulladékkezelési tervek szerinti hatósági jelentésekhez.

Weighbridge-tanúsítvány és Kereskedelmi jogi követelmények

Nem minden mérleg egyforma a törvény szemében. Kereskedelemre használt mérleg – ahol a súlyleolvasás határozza meg a fizetett árat – kell legális-for-trade minősítéssel az illetékes nemzeti hatóság. Ez a tanúsítási folyamat igazolja, hogy a mérleg megfelel a meghatározott pontossági szabványoknak, és hitelesített referenciasúllyal tesztelték.

Az Egyesült Államokban a kereskedelmi tranzakciókhoz használt teherautó-mérlegeknek meg kell felelniük a National Institute of Standards and Technology (NIST) kézikönyv 44 , amely pontossági követelményeket határoz meg a kereskedelmi forgalomban lévő mérlegek számára. Az Európai Unióban a kereskedelemben használt mérlegeknek meg kell felelniük a Mérőeszközökről szóló irányelv (MID) 2014/32/EU . Ausztráliában a vonatkozó szabvány az AS 2659 , amelyet az állami súly- és mértékhatóságok kezelnek.

A legálisan használható mérlegeket rendszeres időközönként újra kell ellenőrizni évente vagy kétévente — tanúsított státuszuk megőrzése. Az újbóli ellenőrzés során hitelesített próbasúlyokat kell helyezni a platformra, és ellenőrizni kell, hogy a feltüntetett súly a megengedett tűréshatáron belül van-e. A tanúsítás fenntartásának elmulasztása szankcióknak teheti ki az üzemeltetőket, és érvénytelenítheti azokat a kereskedelmi tranzakciókat, amelyek a vitatott súlyadatokra támaszkodtak.

A pusztán belső célokra – például egy magánlétesítményen belüli teherautó-terhelés megfigyelésére – használt mérlegek jogilag nem igényelnek kereskedelmi tanúsítványt, de rendszeresen karban kell tartani és kalibrálni kell a megbízható működési adatok biztosítása érdekében.

A modern hídmérleg-rendszer kulcselemei

A modern teherautó-mérlegek és mérlegek nem csupán terheléscellákkal ellátott platformok. Ezek integrált rendszerek, amelyek hardvert és szoftvert kombinálnak az adatrögzítés, a jelentéskészítés és a munkafolyamat-kezelés automatizálása érdekében. A fő összetevők a következők:

• Mérlegpad (fedélzet): Acélból vagy betonból készült, hossza 12 métertől több mint 30 méterig terjed a leghosszabb közúti vonatok és többtengelyes járművek számára.
• Terhelési cellák: Az érzékelő elemek; általában 4-8 egység platformonként, több millió terhelési ciklusra besorolva.
• Csatlakozódoboz: Összekapcsolja és egyesíti az összes mérőcella jeleit, mielőtt átadná a jelzőt.
• Súlyjelző / vezérlő: Kijelző és feldolgozó egység, amely az elektromos jelet leolvasható súlyértékké alakítja, és szoftverrendszerekkel csatlakozik.
• Mérleg szoftver: Kezeli a tranzakciós nyilvántartásokat, a járművezetői bejelentkezést, a jegynyomtatást, valamint az ERP- vagy számlázási rendszerekkel való integrációt.
• RFID vagy vonalkód olvasók: Automatikusan azonosítja a járműveket a tárolt tárasúlyok és a vezető adatainak kézi bevitele nélkül történő lehúzásához.
• CCTV és rendszámfelismerés (LPR): Biztosítson biztonságot, csalásmegelőzést és automatizált járműazonosítást.
• Sorompó kapuk és közlekedési lámpák: Irányítsd a jármű mozgását, és akadályozd meg, hogy egyszerre több jármű legyen a platformon.
• Nyomtató és jegykiadó: Mérleg-dokumentumot vagy jegyet állít elő, amely a tranzakció jogi nyilvántartásaként szolgál.

A hídmérlegek automatizálási szintje jelentősen eltér. Egy alap vidéki gabonasiló működhet önálló jelzővel és kézi gyűjtőkönyvvel, míg egy nagy kikötői terminál egy teljesen automatizált, pilóta nélküli mérleget üzemeltethet, ahol nincs kezelő – minden tranzakciót RFID, LPR és éjjel-nappal működő szoftverrendszerek kezelnek.

Weighbridge és teherautó mérleg: van valódi különbség?

Ez egy olyan kérdés, amely valóban összezavarja a vásárlókat és az üzemeltetőket, amikor először találkoznak mindkét kifejezéssel. A rövid válasz a következő: nem, nincs technikai vagy funkcionális különbség mérleg és teherautó mérleg között. Ugyanarról az eszközről van szó, amelyet két különböző név ír le, amelyek különböző regionális és nyelvi hagyományokból származnak.

Ahol a zűrzavar néha felmerül, az az összefüggésben van tengelymérlegs , amelyek az egyes tengelyek alá elhelyezett hordozható alátétek a tengelyenkénti terhelés meghatározására. Vannak, akik laza értelemben "mérlegnek" nevezik ezeket, de műszakilag a tengelymérleg egyszerre csak egy tengelyt mér, és nem ad egyidejűleg a jármű össztömegét ugyanúgy, mint egy teljes hosszúságú platformmérleg. Az igazi mérlegek – akár teherautó-mérlegnek, akár hídmérlegnek nevezik – az egész járművet egyszerre fogadják.

A lehetséges zavarok másik területe az mozgásba mérő rendszerek . Ezeket néha lazán "mérleghídnak" nevezik az általános beszélgetésekben, de külön technológiai osztályt képviselnek. A statikus híd megköveteli, hogy a jármű megálljon és álljon a mérés során. A WIM rendszer a mozgásban lévő járműveket méri, és különböző alkalmazásokhoz tervezték, ennek megfelelően eltérő pontossági tűrésekkel.

A mérleg pontosságát befolyásoló tényezők

Még egy jó minőségű, minősített mérleg is megbízhatatlan leolvasást adhat, ha bizonyos működési és környezeti tényezőket nem kezelnek. Azok az üzemeltetők, akik ismerik ezeket a tényezőket, megvédhetik mind kereskedelmi érdekeiket, mind pedig jogi megfelelésüket.

Hőmérséklet hatásai

A szélsőséges hőmérsékletváltozások hőtágulást és összehúzódást okoznak a mérleg platformjában és annak erőmérő celláiban. A kiváló minőségű mérőcellák beépített hőmérséklet-kiegyenlítő áramköröket tartalmaznak, de széles napi hőmérséklet-ingadozást is tartalmaznak – ez gyakori a sivatagi éghajlaton, ahol a hőmérséklet eltolódhat. 30°C vagy több éjszaka és nappal — még mindig kis hibákat okozhat, ha a kalibrálás nem reprezentatív körülmények között történik.

Platform szennyeződés

A mérleg platformján felhalmozódó sár, kavics és törmelék növeli a rendszer tárasúlyát. Ha nem tisztítják rendszeresen, ez a szennyeződés gyakorlatilag azt jelenti, hogy a platform súlya valamivel kisebb, mint a jármű tényleges terhelése, ami szisztematikus alulolvasást okoz. Például egy forgalmas aggregátumbányában az anyagfelhalmozódás fokozódhat több száz kilogramm az effektív tára, ami – napi több száz rakomány között elosztva – jelentős kereskedelmi hibát jelent.

Jármű pozicionálás

Ahhoz, hogy a statikus híd a teljes jármű pontos leolvasását adjon, a az egész járműnek a peronon kell lennie kerekek vagy tengelyek nem támaszkodnak a megközelítési rámpákra. A jármű rossz elhelyezése – ahol az első vagy a hátsó tengely túlnyúlik az emelőkosáron – a ténylegesnél alacsonyabb össztömeg-értéket eredményez. A legtöbb minősített kezelőt arra képezték ki, hogy ellenőrizzék a jármű helyzetét, mielőtt elfogadnák a súlyt, a közlekedési lámparendszerek és jelölések pedig segítik a járművezetőket, hogy megálljanak a megfelelő helyen.

Szél és Rezgés

Az erős szél oldalirányú és függőleges erőket hoz létre a nagyméretű járműveken, amelyek befolyásolhatják a súlyleolvasást, ha a mérlegelést nem fejezik be, miközben a jármű teljesen megtelepedett és álló helyzetben van. Hasonlóképpen, a közeli gépek rezgései – például törőgépek, tömörítők vagy nehéz üzemek – zajt vezethetnek be az erőmérő cella jelébe. A modern hídmérleg-jelzők szűrőalgoritmusokat tartalmaznak a rövid rezgéscsúcsok átlagolására, de a skála közelében tartósan fennálló rezgésforrások megkövetelik a berendezés fizikai elkülönítését vagy áthelyezését.

Mérleg vásárlása vagy megadása: mire kell figyelni

Akár hídmérlegnek, akár teherautó-mérlegnek, akár járműmérlegnek nevezi, az alkalmazásához megfelelő rendszer kiválasztásának folyamata ugyanazt a gyakorlati ellenőrző listát követi. Az üzemeltetők egyik leggyakoribb és legköltségesebb hibája, ha ezt a döntést kapkodják, vagy csak az ár alapján választják ki.

• Határozza meg a szükséges kapacitást: Határozza meg a legnehezebb járművet, amely valaha is használni fogja a mérleget, beleértve a flotta méretének vagy járműtípusának jövőbeni növekedését. Adjon hozzá legalább 10–15%-os biztonsági ráhagyást e csúcsterhelés fölé.
• Gondosan válassza ki a platform hosszát: A platformon el kell helyezni a flottája leghosszabb járművét, minden kerékkel a fedélzeten. Az ausztrál közúti árufuvarozásban elterjedt B-kettős kombinációk esetén ehhez szükség lehet egy platformra 25 méter vagy több .
• Döntse el a gödör és a felszíni rögzítés között: Vegye figyelembe a helyszín vízelvezetését, a rendelkezésre álló helyet, a jármű megközelítési fokozatait és a telepítés hosszú távú tartósságát.
• Ellenőrizze a jogilag for-trade tanúsítás követelményeit: Ha a mérleget kereskedelmi tranzakciókhoz kívánja használni, vásárlás előtt győződjön meg arról, hogy a modell az Ön nemzeti metrológiai előírásai szerint kereskedelmi használatra engedélyezett.
• Szoftverintegrációs igények felmérése: A modern működés óriási hasznot húz a mérleg-szoftverből, amely integrálható a meglévő ERP-, számlázási vagy flottakezelési rendszerekkel. Értékelje ezt a specifikációs folyamat korai szakaszában.
• Értékelje a folyamatos szerviz- és karbantartási támogatást: A mérleg egy hosszú távú eszköz, amelynek jellemző élettartama kb 20-30 év . Válasszon olyan beszállítót, aki helyi szolgáltatási képességgel és világos karbantartási szerződésstruktúrával rendelkezik.
• Vegye figyelembe az automatizálási szintet: Nagy áteresztőképességű vagy pilóta nélküli műveletek esetén az RFID-re, az LPR-re és az automatizált sorompórendszerekre a kezdetektől fogva költségvetést készítsen, ahelyett, hogy később megpróbálná utólag beszerelni ezeket.
