Mi az a mérleg?

A mérleg egy olyan műszer, amelyet egy tárgy tömegének vagy súlyának mérésére használnak, összehasonlítva azt ismert referenciasúlyokkal vagy elektronikus erőérzékelőkkel. Lényegében a mérleg az egyensúly elvén működik – vagy fizikailag kiegyensúlyozza a szemben lévő edényeken lévő terheléseket, vagy elektronikusan érzékeli a terhelés által kifejtett erőt. Ipari és kereskedelmi környezetben a " mérleghíd " egy nagyméretű platformmérlegrendszerre utal, amelyet kifejezetten járművekhez, nehéz árukhoz és ömlesztett anyagokhoz terveztek, és ez a mérlegcsalád egyik legkritikusabb tagja.

Függetlenül attól, hogy egy teherterminált, egy gabonafeldolgozó üzemet üzemeltet, vagy egyszerűen csak laboratóriumi mintákat mér, a mérleg megértése – és a megfelelő típus kiválasztása – közvetlenül befolyásolja a pontosságot, a hatékonyságot és a jövedelmezőséget.

Az alapvető működési elv a mérleg mögött

Minden mérleg, méretétől vagy alkalmazásától függetlenül, a két alapvető mechanizmus egyikén támaszkodik:

Mechanikus mérleg: Két serpenyő egy központi forgógerendára van felfüggesztve. Ha az egyik oldalra ismeretlen tömeget, a másikra pedig kalibrált referenciasúlyokat helyezünk, az egyensúly a mért értéket jelzi. Ezt a kialakítást évezredek óta használják, és továbbra is a precíz laboratóriumi munkákhoz használják.
Elektronikus/digitális mérleg: Az erőmérő cella – jellemzően egy fémelemhez ragasztott nyúlásmérő – terhelés hatására deformálódik. Ez a deformáció megváltoztatja az elektromos ellenállást, amely precíz súlyértékké alakul. A modern mérlegek és platformmérlegek szinte általánosan alkalmazzák ezt a megközelítést.

Bármely mérleg pontosságát befolyásolják a környezeti tényezők, például a hőmérséklet-ingadozások, a rezgés, a légáramok és az elektromágneses interferencia. A csúcskategóriás rendszerek beépített kompenzációs algoritmusokat tartalmaznak a megbízható leolvasások fenntartása érdekében minden körülmények között.

A mérlegek fő típusai és alkalmazásaik

A mérlegek világa a milligramm alatti analitikai mérlegektől a több tengelyes mérlegekig terjed, amelyek több mint 200 tonnát képesek kezelni. Mindegyik típus külön működési célt szolgál.

Analitikai mérleg

A laboratóriumokban és kutatóhelyeken használt analitikai mérlegek egészen leolvashatóságot biztosítanak 0,0001 g (0,1 mg) . Huzatvédő pajzsokba vannak zárva, hogy kiküszöböljék a légmozgás zavarását. Az alkalmazások közé tartozik a gyógyszerkészítmények készítése, a kémiai kutatás és a minőség-ellenőrzési tesztelés.

Precíziós mérleg

Jellemzően közötti olvashatósággal 0,001 g és 0,1 g , a precíziós mérlegek igáslovak az ipari minőségellenőrzésben, az élelmiszergyártásban és az oktatási környezetben. Szélesebb mérési tartományt kínálnak, mint az analitikai mérlegek anélkül, hogy feláldoznák a pontosságot.

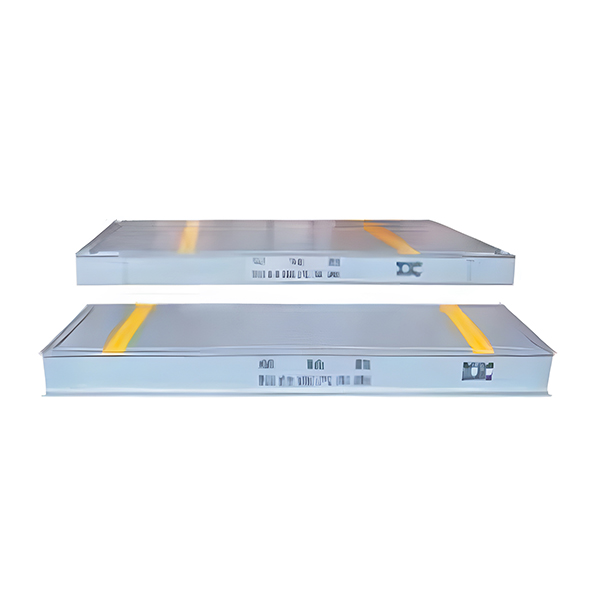

Platform Scale

Nagyobb tételek lemérésére tervezték raktárakban, szállítási részlegekben és kiskereskedelmi környezetben. A platformmérlegek általában kezelik a terhelést 50 kg-tól 2000 kg-ig , ami elengedhetetlenné teszi a csomagméréshez, a raklap ellenőrzéshez és a készletkezeléshez.

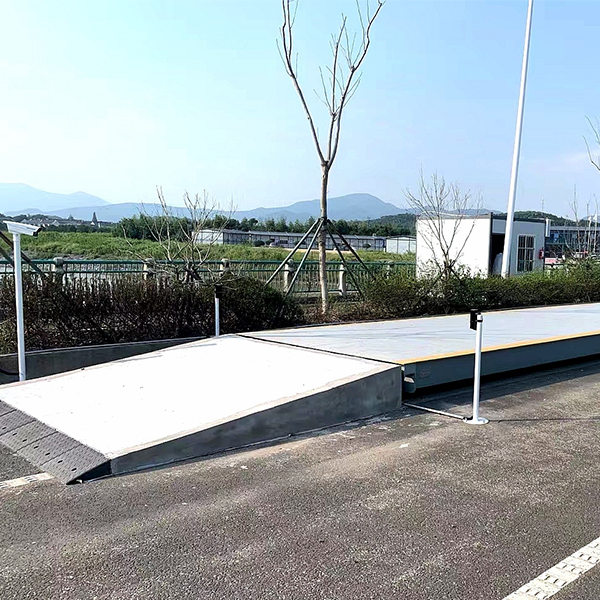

Mérleghíd (járműmérleg)

A mérleg egyfajta nagy teherbírású mérleg, amelyet a talajszinttel egy síkban vagy kissé afölött szerelnek fel, és egész járműveket és rakományaikat lemérik. A szabványos hídmérleg-platformok a 8 méter és 24 méter között hosszában, közötti kapacitásokkal 60 tonna és 200 tonna . Ezek központi szerepet töltenek be a bányászat, a mezőgazdaság, a hulladékgazdálkodás és a logisztikai műveletek szempontjából.

Darumérleg

Az emelőberendezésekre felfüggesztett darumérlegek nagy terheket mérnek mozgás közben – ideálisak acélgyártó üzemekhez, építkezésekhez és kikötői terminálokhoz. A kapacitások tól 1 tonnától 300 tonnáig .

Nedvesség egyensúly (halogén/infravörös)

Speciális mérleg, amely a precíziós mérleget fűtőelemmel kombinálja. A műszer megméri a minta tömegét a szárítás előtt és után a nedvességtartalom kiszámításához. Széles körben használják az élelmiszer-feldolgozásban, a műanyaggyártásban és a mezőgazdasági gabonakezelésben.

Mérlegmérlegek összehasonlítása: A legfontosabb műszaki adatok egy pillantásra

Az alábbi táblázat összefoglalja a leggyakrabban használt mérlegtípusok közötti elsődleges műszaki különbségeket, segítve az Ön igényeinek megfelelő műszer kiválasztását.

1. táblázat: A gyakori mérlegtípusok összehasonlítása kapacitás, olvashatóság és jellemző felhasználás szerint
Írja be	Tipikus kapacitás	Olvashatóság	Elsődleges ipar	Telepítés
Analitikai mérleg	520 g-ig	0,0001 g	Pharma / Lab	Asztali
Precíziós mérleg	30 kg-ig	0,01 g	Élelmiszer / QC	Asztali
Platform Scale	50 kg – 2000 kg	0,1 kg - 1 kg	Raktár / Kiskereskedelem	Padlóra szerelhető
Mérleghíd	60 t – 200 t	20 kg - 50 kg	Bányászat / Logisztika	Földbe / Felületbe
Darumérleg	1 t – 300 t	0,5-10 kg	Acél / Port	Felfüggesztve

Mi az a mérleg, és miben különbözik a többi mérlegtől

A mérleghíd lényegében egy túlméretezett platform mérleg, amely a földbe van beágyazva vagy el van helyezve, és úgy van kialakítva, hogy rögzítse a jármű és rakománya együttes tömegét. A kifejezés leggyakrabban az ömlesztett árucikkek iparágakban – kőfejtés, mezőgazdaság, újrahasznosítás és kikötői logisztika – találkozik, ahol az egyes szállítmányok tömege több tíz tonna is lehet.

Ellentétben az asztali vagy padlómérleggel, a mérlegrendszer általában a következőket tartalmazza:

A jármű teljes tengelytávján átívelő acél vagy beton platformfedélzet
Több erőmérő cella - gyakran 4-8 - a fedélzet sarkai és a középső támaszok alatt elhelyezve
Csatlakozódoboz, amely összegzi az összes mérőcella jeleit
Súlyjelző vagy terminál, gyakran nyomtatóval, vonalkód-leolvasóval vagy hálózati kapcsolattal
Opcionális automatizált funkciók: ANPR (automatikus rendszámtábla-felismerő) kamerák, közlekedési lámpák jelzései, kaputelefon rendszerek és távoli adatkezelő szoftver

A jármű össztömege úgy határozható meg, hogy a leolvasott össztömegből le kell vonni a tára tömegét (az üres teherautó). Ez a "bruttó mínusz tára" módszer a szabványos működési eljárás minden mérlegen világszerte, és alátámasztja az ömlesztett anyag tranzakciók számlázási pontosságát.

200 t Maximális mérlegkapacitás többtengelyes szerelékekhez

24 m Leghosszabb szabványos mérleg fedélzeti hossza

20 kg Tipikus mérleg leolvashatósági növekmény

Kulcsfontosságú alkatrészek, amelyek pontossá teszik a mérleget

A mérlegek pontossága nem egyetlen jellemző, hanem minden alkatrész együttes működésének eredménye. Íme, ami a legfontosabb:

Load Cells

Minden elektronikus mérleg szíve. A mérőcellák a mechanikai erőt elektromos jellé alakítják át. A nyúlásmérő mérőcellák messze a leggyakoribbak. A kiváló minőségű mérőcellák pontossági osztálya C3 vagy jobb (az OIML szabványok szerint), a nemlinearitása 0,02% alatti, és a víz- és porállóság szempontjából IP67 vagy IP68 védelmi besorolása – elengedhetetlen a kültéri mérlegek telepítéséhez.

Súlyjelző / vezérlő

Az indikátor fogadja a millivoltos jelet a mérőcellától, felerősíti és digitális leolvasássá alakítja, tartományt és nulla kalibrációt alkalmaz, és megjeleníti a súlyt. A modern indikátorok támogatják az RS-232, RS-485, Modbus RTU/TCP és Ethernet/IP digitális kommunikációs protokollokat az ERP- és raktárfelügyeleti rendszerekbe való integráláshoz.

Platform vagy fedélzeti szerkezet

Mérlegnél az emelőkosárnak elég merevnek kell lennie ahhoz, hogy a jármű terhét egyenletesen ossza el az összes mérőcella között. Alapfelszereltség az I-gerendás vagy dobozos szerkezetű szerkezeti acél kivitel. A betonpadlók hosszabb felületi élettartamot biztosítanak nagy kopásállóságú környezetben, például sóderbányákban. A platformnak is kezelnie kell dinamikus terhelési hatások — a sebességgel a mérlegre felhajtó járművek által okozott többletfeszültség.

Kalibrációs súlyok

A kalibráció megállapítja a kapcsolatot a nyers erőmérő cella jele és a tényleges tömeg között. Mérlegeknél a kalibráláshoz hitelesített vizsgálati súlyok szükségesek, amelyek legalább 10%-a a maximális mérlegkapacitásnak – ami azt jelenti, hogy egy 100 tonnás mérleghez legalább 10 tonna nyomon követhető vizsgálati súlyra van szükség. A kalibrálást a telepítés után, minden javítás után és a használati gyakoriságtól függően rendszeres időközönként kell elvégezni.

Szoftver és adatkezelés

A modern mérlegek és ipari mérlegek egyre inkább hálózatba kapcsolódnak. A szoftverplatformok rögzítik a tranzakciós rekordokat, jegyeket generálnak, használati jelentéseket készítenek, és automatikusan megjelölik a túlterhelt járműveket. A felhőhöz csatlakoztatott rendszerek lehetővé teszik a mérlegek teljesítménymutatóinak valós idejű nyomon követését – beleértve a mérőcellák kimeneti egyensúlyát, a nulla eltolódást és a kalibrálási előzményeket – anélkül, hogy helyszíni személyzetre lenne szükség.

Iparágak, amelyek napi mérlegekre és mérlegekre támaszkodnak

A mérlegtechnológia a gazdaság szinte minden ágazatára kiterjed. Az alábbiakban közelebbről áttekintjük azokat az iparágakat, ahol a mérlegek – különösen a mérlegek – kritikus fontosságú infrastruktúrát jelentenek.

Bányászat és kőfejtés

A bányászati műveletek mérlegek segítségével követik nyomon a telephelyet elhagyó kitermelt anyag tonnáját. A pontos tömegadatok elengedhetetlenek a jogdíjszámításokhoz, a tehergépjárművek hasznos teheroptimalizálásához és a biztonsági megfeleléshez. Egy tipikus külszíni szénbánya feldolgozhatja több száz mérleggel kapcsolatos tranzakció naponta , minden egyes tranzakció több tízezer dollár anyagi értéket képvisel.

Mezőgazdaság és Gabonakezelés

A gabonasilók, takarmánytelepek és árukereskedők platformmérlegekre és mérlegekre támaszkodnak a gabonaszállítások és -szállítások mérésére. A terménykifizetéseket közvetlenül a mérlegjegyekből számítják ki, így még a 30 tonnás szállítás 0,5%-os hibája is tonnánként 400 dollárnál teherautónként 60 dolláros eltérésnek felel meg – ami a betakarítási szezonban jelentős pénzügyi kihatással jár.

Hulladékgazdálkodás és újrahasznosítás

Az átrakóállomások és a hulladéklerakók mérlegek segítségével számítanak fel díjat az ügyfeleknek a lerakott hulladék mennyisége alapján. Az újrahasznosító létesítmények lemérik a bejövő fémhulladékot, papírt és műanyagot, majd lemérik a kimenő bálázott terméket az anyaghozam kiszámításához. A Weighbridge-adatok a hulladékeltérítési arányokról szóló környezetvédelmi jelentéseket is támogatják.

Logisztika és közúti szállítás

A túlterhelt teherautók aránytalan közúti károkat okoznak – egyetlen jármű, amely 20%-kal túllépi a tengelytömeget, ugyanazt a kárt okozhatja, mint 40.000 autó áthaladva ugyanazon a ponton. A rakodási létesítmények mérlegadatai biztosítják, hogy a járművek a törvényes tengelyhatárokon belül induljanak el, védve az infrastruktúrát és a szállítmányozót a büntetésektől.

Élelmiszer- és italfeldolgozás

Az összetevők adagolása, az adagok ellenőrzése és a receptek betartása a pontos mérlegeléstől függ. A napi 50 000 egységet előállító pékségnek, ahol minden cipónak 400 grammosnak kell lennie, néhány grammon belüli mérési pontosságot kell tartania az alapanyagköltségek ellenőrzése érdekében. Az ellenőrző mérlegek – a gyártósorokba integrált nagy sebességű automatikus mérlegek – képesek feldolgozni percenként több mint 200 tétel miközben elutasítja a tolerancián kívüli termékeket.

Gyógyszergyártás

Az aktív gyógyszerészeti összetevőket (API-k) a formálás során az analitikai mérlegeken milligramm alatti szinten mérik. A tűréshatárok szigorúak: az a tétel, ahol minden egyes tabletta több mint 5%-kal eltér a célsúlytól, meghiúsul a minőségellenőrzésen. A gyógyszergyártók részletes mérlegelési nyilvántartást vezetnek a helyes gyártási gyakorlat (GMP) megfelelőségi dokumentációjának részeként.

Acél- és fémgyártás

Az acélmalmok és öntödék darumérlegek, padlómérlegek és mérlegek kombinációját használják a fémáramlás nyomon követésére a gyártási ciklus során. A törmeléket a beszíváskor, az olvadt fémet öntés közben ütős darumérlegen mérik, a kész tekercseket pedig kiszállítás előtt lemérik. A darumérlegek ebben a környezetben meghaladhatják az egyszeri emelést 100 tonna .

Hogyan válasszuk ki a megfelelő mérleget a művelethez

A megfelelő mérleg kiválasztása a műszer specifikációinak és az üzemeltetési követelményeknek való megfelelésétől függ. A következő szempontok sorrendben történő végigdolgozása hatékonyan szűkíti a lehetőségeket.

Határozza meg maximális terhelési és felbontási követelményeit. Biztonsági ráhagyásként a mérleg kapacitásának legalább 20%-kal meg kell haladnia a várható legnagyobb terhet. A felbontást (olvashatóságot) a folyamat által megkövetelt pontossághoz kell igazítani – nincs működési előnye, ha 0,1 grammos olvashatóságért fizet, ha az alkalmazásnak csak 1 grammos pontosságra van szüksége.
Mérje fel a fizikai környezetet. Ki lesz téve a mérleg nedvességnek, vegyszereknek, szélsőséges hőmérsékletnek vagy robbanásveszélyes légkörnek? A kültéri mérlegekhez időjárásálló mérőcellákra és burkolatokra van szükség. Az élelmiszeripari mérlegeknek rozsdamentes acél szerkezetre és teljes mosási képességre van szükségük (IP69K minősítés). Az ATEX-minősítésű berendezések kötelezőek a veszélyes területeken, például lisztmalmokban, üzemanyagraktáraknál és vegyi üzemekben.
Vegye figyelembe az átviteli és sebességi követelményeket. Egy statikus mérleg 60 másodperc alatt képes feldolgozni a járművet egy képzett kezelő számára. A nagy áteresztőképességű kőbányákban szükség lehet két párhuzamosan működő mérlegre, hogy elkerüljék a szűk keresztmetszetek kialakulását. A gyártósor ellenőrző mérlegeinek meg kell felelniük a szállítószalag sebességének, amely meghaladhatja a 120 métert percenként.
Határozza meg az integrációs követelményeket. A mérlegnek kommunikálnia kell egy ERP rendszerrel, flottakezelő platformmal vagy laboratóriumi információkezelő rendszerrel (LIMS)? Vásárlás előtt ellenőrizze, hogy az indikátor milyen kommunikációs protokollokat támogat.
Értékelje a teljes birtoklási költséget. A vételár csak egy része az egyenletnek. Vegye figyelembe a telepítési költségeket (a gödörbe szerelt hídmérleg annyiba kerülhet, mint maga a berendezés), az éves karbantartási, kalibrálási költségeket és az állásidő pénzügyi hatását, ha a mérleg meghibásodik a csúcsidőszakban.

Mérlegmérleg fenntartása a hosszú távú pontosság érdekében

Még a legpontosabban meghatározott mérleg is elcsúszik vagy meghibásodik, ha nem tartják megfelelően karban. A strukturált karbantartási program védi a pontosságot és a berendezés hosszú élettartamát.

Napi ellenőrzések

Az első használat előtt nullázza le a mérleget üres platformmal
Ellenőrizze a kijelzőn hibakódokat vagy szokatlan értékeket
Vizsgálja meg az emelőkosár felületét, hogy nincs-e rajta törmelék, különösen a mérleghídon
Ellenőrizze a nyomtató papírkészletét és a jegykiadás minőségét

Heti ellenőrzések

Végezzen fesztávellenőrzést ismert tesztsúly segítségével
Vizsgálja meg a mérőcellák kábeleit és a csatlakozódobozt, hogy nem sérültek-e vagy nem jut-e be nedvesség
Ellenőrizze, hogy minden megközelítési rámpa tiszta és sértetlen a mérlegeken
Tekintse át a legutóbbi tranzakciós adatokat a kiugró értékekre, amelyek mérőcella hibára utalhatnak

Havonta / negyedévente

Tisztítsa meg a mérőcellák rögzítési pontjait, és ellenőrizze a korróziót
Vizsgálja meg a szerkezeti hegesztéseket és a betonkereteket repedés szempontjából (mérleg)
Készítsen biztonsági másolatot a mérleg tranzakciós adatairól
Tesztelje az összes jelzőfunkciót, beleértve a kommunikációs portokat is

Éves kalibrálás

Teljes kalibrálás nyomon követhető tesztsúlyokkal a teljes munkatartományban
Sarokterhelési teszt platformmérlegekhez az egyenletes erőmérő cellák hozzájárulásának ellenőrzésére
Ismételhetőség és hiszterézis teszt több terhelési ponton
Frissített kalibrációs rekordok kiadása és az indikátor kalibrációs paramétereinek frissítése

A jól karbantartott mérlegek élettartama általában kb 20-30 év a szerkezeti platformhoz és 10-15 év erőmérő cellákhoz, feltéve, hogy védve vannak a víz behatolásától és a túlterheléstől. A mérőcellák cseréje a leggyakoribb karbantartási feladat, és gyakran anélkül is elvégezhető, hogy a mérleget hosszabb időre üzemen kívül helyeznék.

Gyakori kérdések a mérlegekkel kapcsolatban

Mi a különbség a mérleg és a mérleg között?

A kifejezéseket gyakran felcserélhetően használják. Technikailag a „mérleg” olyan műszerre utal, amely egy ismeretlen tömeget hasonlít össze egy referenciatömeggel, míg a „mérleg” a súlyt (a gravitációból eredő erőt) közvetlenül egy rugó vagy erőmérő cella segítségével méri. A modern szóhasználatban mindkét kifejezés olyan műszereket ír le, amelyek grammban, kilogrammban vagy tonnában mérik a tömeget. A mérleg mindig mérlegnek minősül, nem pedig valódi mérlegnek, mivel a gravitációs erőt mérőcellákon keresztül méri.

Mennyire pontos a mérleg?

A jól felszerelt és kalibrált mérlegek általában a következő pontosságot érik el plusz-mínusz 20 kg 100 tonnás rakománynál — a teljes skála 0,02%-ának felel meg. Az OIML III. pontossági osztályú műszerek, amelyekbe a legtöbb kereskedelmi mérleg beletartozik, a telepítés után kis terhelésnél 0,5, nagy terhelésnél pedig 1,0 osztásértékes maximális megengedett hibahatárt tesz lehetővé. A rendszeres kalibráció ezen tűréshatárokon belül tartja a skálát.

A hőmérséklet befolyásolhatja a mérleget?

Igen. A legtöbb mérőcella rendelkezik a hőmérsékleti együttható — a teljesítmény kis változása a hőmérséklet-változás Celsius-fokonként. Egy jó minőségű ipari mérőcella esetében ez fokonként akár a teljes skála 0,001%-a is lehet. 40 fokos külső hőmérsékleti tartomány felett (-10°C és 30°C között) ez 0,04%-os hibát okozhat. A prémium mérlegek hőmérséklet-kompenzált mérőcellákat és automatikus nullakövetést tartalmaznak ennek a hatásnak a minimalizálása érdekében.

Milyen gyakran kell a mérleget kalibrálni?

A kereskedelmi tranzakciókban használt ipari mérlegek esetében – beleértve az áruszámlázásra használt mérlegeket is – a kalibrálás gyakorisága a használati intenzitástól és a helyi követelményektől függ. Nagy volumenű mérlegek feldolgozása több mint 100 jármű naponta legalább félévente kalibrációs ellenőrzést kell végezni. A kis volumenű berendezéseket évente lehet kalibrálni. Az analitikai mérlegeket laboratóriumi körülmények között minden használat előtt kalibrálni kell belső vagy külső kalibrációs súlyokkal.

Mekkora a maximális súly, amelyet a mérleg mérhet?

Nincs elméleti maximum. A valaha épített legnagyobb mérlegek közé tartoznak a vasúti mérlegek és a hajómérlegek. A legnagyobb kereskedelmi forgalomban kapható teherautó-mérlegek akár 200 tonna szabványos közúti járművekhez. Az ultrakategóriás teherautókhoz tervezett speciális bányászati mérlegek – mint például a 687 tonna össztömegű Caterpillar 797F – egyedi tervezésűek, egyedi helyszíni specifikációk szerint.

A megfelelő mérleg kiválasztása a terhelés megértésével kezdődik

A mérleg nem egyszerűen áruműszer – ez egy mérőrendszer, amelynek pontossága közvetlen pénzügyi és működési következményekkel jár. Akár analitikai mérleget választ gyógyszerészeti laboratóriumhoz, platformmérleget egy forgalmas raktárhoz, akár mérleget kőbányához vagy logisztikai raktárhoz, a kiválasztási folyamatot a kapacitásnak, a pontossági osztálynak, a környezeti besorolásoknak, az áteresztőképességi követelményeknek és a teljes birtoklási költségnek kell vezérelnie.

A mérlegek egyedülálló helyet foglalnak el a mérlegcsaládban, mert egyben a legnagyobb, legtartósabb és kereskedelmi szempontból legmegfelelőbb műszerek a széles körben elterjedt használatban. A egyetlen mérleggel kapcsolatos tranzakció egy több tízezer dollár értékű szállítmány számlázási alapját képezheti, így a kalibrálás integritását és a rutin karbantartást nem megtárgyalható kötelezettségvállalásokká teszik, nem pedig opcionális legjobb gyakorlatokká.

A megfelelő eszköznek a megfelelő alkalmazáshoz való hozzáigazításával – és annak teljes élettartama alatt történő megfelelő karbantartásával – a szolgáltatók minden iparágban elérhetik a modern kereskedelem által megkövetelt pontosságot, megbízhatóságot és adatintegritást.
